En este post se describe el procedimiento para reducir la corriente del backlight en la powerboard RSAG7.820.4561, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.4561
Introducción
En la fuente RSAG7.820.4561, el control de corriente del backlight está basado en el integrado N901 – AP3041, un controlador tipo boost diseñado para regular la corriente de los LEDs mediante un lazo de retroalimentación (feedback).
Este IC ajusta la energía entregada al backlight en función de la tensión presente en su pin de realimentación, la cual es generada por un conjunto de resistencias conectadas a la línea VLED.
El AP3041 incorpora múltiples protecciones (sobre-corriente, sobre-tensión, LED abierto/cortocircuito, temperatura), por lo que una correcta configuración del lazo de sensado es fundamental para garantizar estabilidad y vida útil del backlight.
Funcionamiento del Lazo de Retroalimentación
[hidvip]

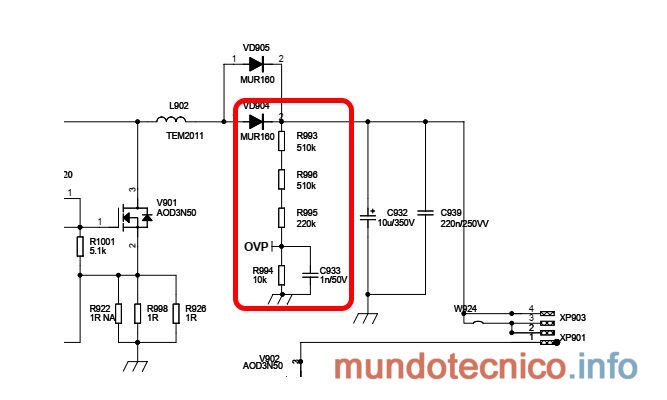

El control de corriente se realiza midiendo indirectamente la tensión de salida del boost (VLED), la cual es reducida mediante un divisor resistivo y aplicada al pin FB (pin 14) del AP3041.
- El pin FB tiene una referencia interna aproximada de 500 mV.
- Cuando la tensión de feedback supera ese umbral, el IC reduce el ciclo de trabajo del PWM.
- Si la tensión es inferior, el ciclo de trabajo aumenta, incrementando la corriente de los LEDs.
De esta forma, el valor total del divisor resistivo determina la corriente máxima que circulará por el backlight.
Ajuste de Corriente Mediante Resistencias de Feedback

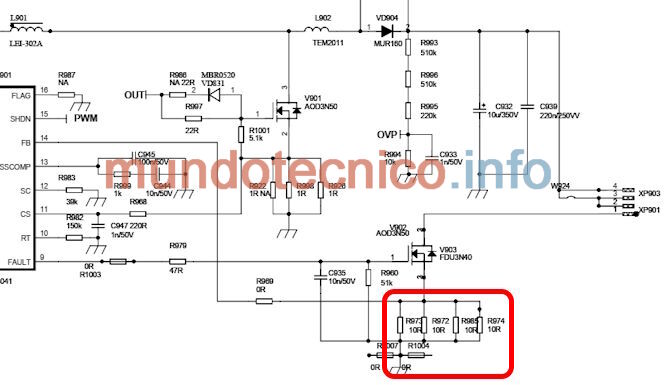

En esta fuente, el divisor resistivo que alimenta el pin FB (pin 14 del N901 – AP3041) está compuesto por las siguientes resistencias:
- R972 – 10?
- R973 – 10?
- R974 – 10?
- R985 – 10?
Estas resistencias se encuentran conectadas en conjunto y determinan la relación de sensado desde VLED hacia FB.
PROCEDIMIENTO
1. Identificación de Componentes
Localizar en la placa las resistencias:
Todas ellas están asociadas al pin 14 (FB) del integrado N901 – AP3041 y forman parte del lazo de retroalimentación del driver de backlight.
2. Modificación
Para reducir la corriente suministrada a los LEDs, se debe:
- Retirar las resistencias R972 y R973.
Al eliminar estas dos resistencias, se incrementa la impedancia total del divisor resistivo, reduciendo la tensión aplicada al pin FB. Como consecuencia, el AP3041 limita el ciclo de trabajo del PWM y disminuye la corriente que circula por el backlight.
Resultado
Esta modificación permite:
- Reducir el estrés térmico de los LEDs.
- Disminuir el consumo de corriente.
- Aumentar la vida útil del backlight.
Consideraciones Finales
Antes de realizar la modificación:
- Verificar el nivel de brillo requerido por el equipo.
- Evitar una reducción excesiva que pueda generar imagen oscura.
- Controlar tensiones VLED y estabilidad del sistema luego del ajuste.
Nota Importante
Las modificaciones indicadas en este informe son *orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La reducción de corriente implica una disminución del brillo del backlight, por lo que es responsabilidad del técnico encontrar el equilibrio adecuado entre luminosidad, consumo y confiabilidad del sistema.
