BGH BLE5014RT3

[Martín]

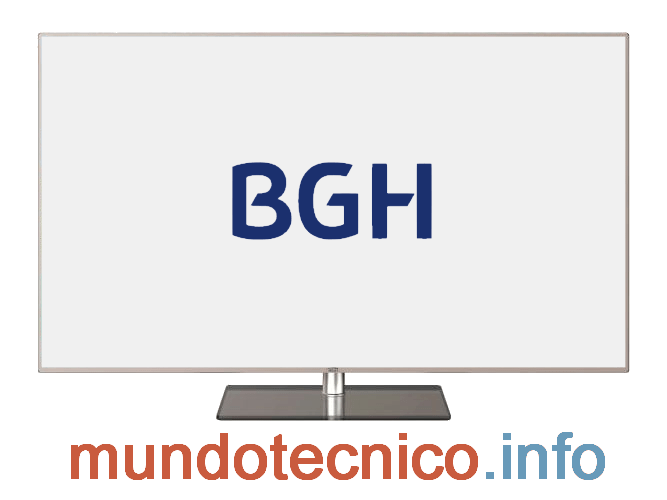

Este tema reúne la información técnica disponible del televisor BGH BLE5014RT3 comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: BGH
Modelo: BLE5014RT3
Chasis: MTK5652
Matriz: HISENSE
Control Remoto: ER-33911
Wifi: PW-MN427
MainBoard: RSAG7.820.5649 ← Ver más información
PowerBoard: RSAG7.820.4903 ← Ver más información

Manual de Usuario:
Descargar manual de usuario del equipo BGH BLE5014RT3

Manual Service / Diagrama:
Descargar manual de servicio del equipo BGH BLE5014RT3

Panel Display:

• INNOLUX CHIMEI V500HK1-LS6(E7)
• INNOLUX CHIMEI V500HK1-LS6(E4): ← Ver más información
  1920x1080 FHD 3D 120Hz (60Hz Input) LVDS (2 ch, 10-bit) 12.0V

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del televisor BGH BLE5014RT3.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.

Datos de Memoria BGH BLE5014RT3
- FW V00.01.91A.E0226
- Main RSAG7.820.5649
- Display V500HK1-LS6_REV.E7

Datos leidos de Memoria N50 = 24C32 EEPROM

N50_24_32.zip

Datos leidos de Memoria N56 = TC58NVG2S3ETA00 NAND

BLE5014RT3_V00.01.91A.E0226_N56_TC58NVG2S3ETA00_V500HK1-LS6_REV.E7.zip

[Martín]

Control URC2025


Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor BGH BLE5014RT3.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Instalación de Firmware BGH BLE5014RT3

Elementos necesarios:
- Dispositivo de almacenamiento USB (pendrive).
- PC con Winrar o 7zip instalado.

Firmware
- Descargar el firmware en el siguiente link:

BLE5014RT3_F0203.zip

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Control remoto modelo ER-33911 correspondiente al Televisor BGH BLE5014RT3.
Permite el acceso a funciones de usuario, menú service y procedimientos técnicos del equipo.

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo BGH BLE5014RT3.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Menu de Servicio o Menu de Fabrica:

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor. Acceder a este menú sólo si está calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio / Modo Fábrica:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para realizar un restablecimiento a valores de fábrica del televisor BGH BLE5014RT3.
El reset permite borrar configuraciones incorrectas, solucionar fallas de software y devolver el televisor a su estado original de funcionamiento.

Cómo restablecer la configuración de fábrica del dispositivo.

Realizar un RESET es una manera de formatear o resetear un dispositivo y eliminar todos sus datos.
Es lo mismo, restaurar o restablecer todos sus datos de fábrica.
El equipo queda como salió de su caja en el momento de comprarlo.

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para modificar la marca o el logo de inicio del televisor BGH BLE5014RT3.
Este ajuste se utiliza luego del reemplazo de la mainboard, reinstalación de firmware o correcciones de configuración visual del sistema.

Cambio de Marca o Logo:

En algunos casos es necesario cambiar el LOGO del equipo.
Esto puede ocurrir luego de realizar el cambio de una placa main, reinstalar el firmware o reemplazar datos de memoria.
Para cambiar el LOGO del equipo seguir los siguientes pasos:

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Nota técnica relacionada

En equipos que utilizan la powerboard RSAG7.820.4903, una falla frecuente asociada al no encendido del televisor y a la inestabilidad de la línea de 12V puede estar provocada por la degradación de capacitores electrolíticos, aun cuando no presenten signos físicos visibles de daño.

Se recomienda verificar especialmente el condensador C908 (47µF / 50V), ya que su degradación puede generar oscilaciones o caídas intermitentes de tensión. La medición en circuito puede arrojar valores erráticos, por lo que resulta conveniente retirarlo y comprobar su estado fuera de placa o reemplazarlo directamente.

Para el análisis completo de la falla y la solución aplicada, se sugiere consultar el siguiente informe técnico:

[Informe Técnico] RSAG7.820.4903: No Enciende y 12V Inestables (Solución)

La corrección de este componente permite restablecer la estabilidad de la fuente y el funcionamiento normal del equipo, evitando reemplazos innecesarios de la powerboard completa.
