robiarsrl escribió:SI MARTIN,CON EL TV ENCENDIDO, LOS 24 V. ME DAN BIEN, EL VD 84O YA LO REEMPLAZE Y SIGUE SIN DARME LOS 16 V. AHORA OTRA DUDA QUE ME SURGE, LOS 16 V. NO VUELVEN DE LA MAINBOARD? VISTE QUE LOS DIAGRAMAS DE HISENSE SON RAROS O ME RESULTA DIFICIL INTERPRETARLOS.TAMBIEN REEMPLAZE C846 Y C848- REEMPLAZE N882 Y C849- NECESITO AYUDA PLIS!! SIEMPRE MUY ATENTO MARTIN O ALGUN COMPAÑERO DEL FORO. MUCHAS GRACIAS.
PD: AQUI DONDE DEJAS LAS INFO: VD838/VD839/VD840: MBRF20H100CTG / SRF20100( EL VD84O ES EL MBRF20H100CTG O EL SRF20100?
Hola buenas noches colegas , me ingreso un jvc con este modelo de fuente , la falla del tv es que no tengo iluminación de los backlight, midiendo encuentro que le faltan los 24 v y los 16 v , asique me voy enseguida al ncp1396 , encuentro que tengo fluctuaciones en las entradas de voltage de este mismo, asique lo levanto al ic , y me encuentro con que las tensiones se estabilizan , doy medio por hecho de que el ic estaba defectuoso , asique prosigo a cambiarlo , cambio el ic y la falla prosigue , asique desmontó la fuente y la hago arrancar afuera del tv , mido las tensiones y dónde tendría que haber 24v tengo fluctuaciones de 21 a 24 y se se escucha que el transformador intenta arrancar y en los 16 v lo mismo pero esta tensión va de 14 a 19v a alguno le paso ? Me tiene loco . Desde ya muchas gracias!Martín escribió: ↑29 Oct 2017, 10:18 Hola robiarsrl, no encuentro relacion entre la falla y la tension de 16V (18V).
Me concentraria en ver por que no hay imagen y despues ver el tema del backlight si es que tiene falla.
Por los datos que expones en el tema la falla principal es que no tiene imagen:
- LLega los 12V a la placa T-con?
- Es posible que al no tener señal (Cable, hdmi, etc ) de entrada el TV atenua el backlight.
Muchísimas gracias ,ahora voy a fijarme las resistencias de 1 mega las medi todas levantandolas y estan ok , cuando saco el ncp1396 la pfc queda el voltaje fijo en 384v los 20v son inestables también voy a verificar el filtro y la r , y te comento gracias por el aporteq25989 escribió: ↑19 Jun 2020, 20:14 medi las tensiones en V903 colector=20v, emisor=18v y base =18v
El ncp1396 regula la tension tomando como referencia los 24v de la salida, podes comprobar el estado de todo el secundario conectando una fuente externa y vas subiendo hasta llegar a los 24v y ahi podes medir el opto y el n882=tl431 para ver si cambia de estado y asi verificas todo el secundario.
Tambien tenes que ver que el pfc este trabajando Vpfc=400v si es mucho menor puede cortar el ncp (verificar r823--r824-r825=1mega en el pfc) y r832-r831-r832=1mega en el ncp fuente principal)
Los 20v vienen de la fuente de stby si no los tenes o son inestables verificar c908=4.7uf y la r915=10
Bueno ahi tenes para entretenerte.
Nahuetec escribió: ↑20 Jun 2020, 19:52q25989 escribió: ↑19 Jun 2020, 20:14 medi las tensiones en V903 colector=20v, emisor=18v y base =18v
El ncp1396 regula la tension tomando como referencia los 24v de la salida, podes comprobar el estado de todo el secundario conectando una fuente externa y vas subiendo hasta llegar a los 24v y ahi podes medir el opto y el n882=tl431 para ver si cambia de estado y asi verificas todo el secundario.
Tambien tenes que ver que el pfc este trabajando Vpfc=400v si es mucho menor puede cortar el ncp (verificar r823--r824-r825=1mega en el pfc) y r832-r831-r832=1mega en el ncp fuente principal)
Los 20v vienen de la fuente de stby si no los tenes o son inestables verificar c908=4.7uf y la r915=10
C908 medi con el capacheck y está ok , r915 en la placa que tengo yo tiene una de 2.2ohm y está ok.
En el v903 tengo 12v en base 17 en colector y 12 en emisor , todas inestables.
Nahuetec escribió: ↑20 Jun 2020, 20:08Nahuetec escribió: ↑20 Jun 2020, 19:52q25989 escribió: ↑19 Jun 2020, 20:14 medi las tensiones en V903 colector=20v, emisor=18v y base =18v
El ncp1396 regula la tension tomando como referencia los 24v de la salida, podes comprobar el estado de todo el secundario conectando una fuente externa y vas subiendo hasta llegar a los 24v y ahi podes medir el opto y el n882=tl431 para ver si cambia de estado y asi verificas todo el secundario.
Tambien tenes que ver que el pfc este trabajando Vpfc=400v si es mucho menor puede cortar el ncp (verificar r823--r824-r825=1mega en el pfc) y r832-r831-r832=1mega en el ncp fuente principal)
Los 20v vienen de la fuente de stby si no los tenes o son
inestables verificar c908=4.7uf y la r915=10
C908 medi con el capacheck y está ok , r915 en la placa que tengo yo tiene una de 2.2ohm y está ok.
En el v903 tengo 12v en base 17 en colector y 12 en emisor , todas inestables.
Bueno coloque el transformador a la salida de los 24v y siguió la oscilación de las tensiones.
hola ,,,, pudiste solucionar el probema ese de los led ========robiarsrl escribió: ↑17 Oct 2017, 17:15 Gracias por las respuestas,Martin y catodico, las voy a ir chequeando y comentando.
Arrancamos, con un TV NOBLEX .MODELO 50LD863DI- -LCD IPTV 3D.
LA FALLA SE DESAROLLA ASI:
LE DAS EL ON- ARRANCA , ENCIENDE BLACKLIGHT- 5 SEG. Y VA ATENUANDO LA INTENSIDAD DEL MISMO. NO DA IMAGEN EN EL PANEL. Y EL BLACKLIGHT SIGUE ENCENDIDO PERO CON LA LUMINOSIDAD ATENUADA.
AL MEDIR LA SALIDA DEL CONECTOR ,COMENZANDO POR LO PRIMERO, NOTO QUE TODOS LOS VOLTAGES ESTAN CORRECTOS SALVO LOS 16 V. QUE EN SU LUGAR LLEGO A TENER HASTA 17.8 V.
* ESTE ES EL REEPLAZO QUE CONSEGUI AQUI EN ROSARIO, PROVINCIA DE SANTA. MBRF20100C. ESTA BIEN?
MUCHAS GRACIAS POR SU TIEMPO Y APORTES COMPAÑEROS.

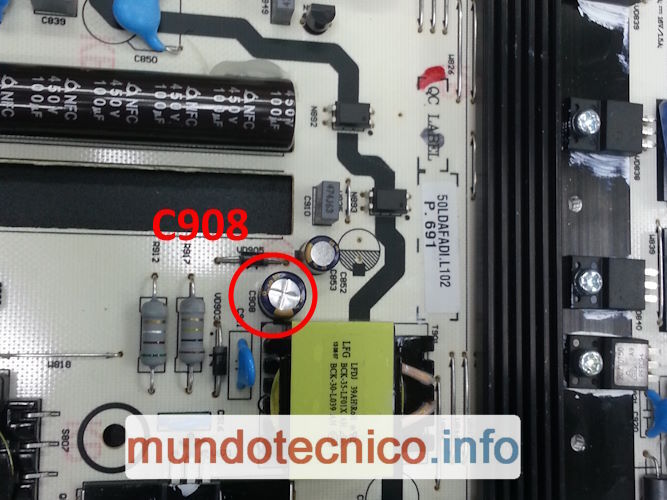

SE QUE ES UN TEMA VIEJO PERO BUENO.. CUANDO TE VARIA LA SALIDA DE "16" QUE EN REALIDAD ES 18V TENES SECO EL CAPACITOR C908 QUE ALIMENTA EL CIRCUITO DE LOS 24V Y 18V QUE ESTA EN EL PRIMARIO.robiarsrl escribió: ↑17 Oct 2017, 17:15 Gracias por las respuestas,Martin y catodico, las voy a ir chequeando y comentando.
Arrancamos, con un TV NOBLEX .MODELO 50LD863DI- -LCD IPTV 3D.
LA FALLA SE DESAROLLA ASI:
LE DAS EL ON- ARRANCA , ENCIENDE BLACKLIGHT- 5 SEG. Y VA ATENUANDO LA INTENSIDAD DEL MISMO. NO DA IMAGEN EN EL PANEL. Y EL BLACKLIGHT SIGUE ENCENDIDO PERO CON LA LUMINOSIDAD ATENUADA.
AL MEDIR LA SALIDA DEL CONECTOR ,COMENZANDO POR LO PRIMERO, NOTO QUE TODOS LOS VOLTAGES ESTAN CORRECTOS SALVO LOS 16 V. QUE EN SU LUGAR LLEGO A TENER HASTA 17.8 V.
* ESTE ES EL REEPLAZO QUE CONSEGUI AQUI EN ROSARIO, PROVINCIA DE SANTA. MBRF20100C. ESTA BIEN?
MUCHAS GRACIAS POR SU TIEMPO Y APORTES COMPAÑEROS.
EXITOS!Hola buenas tardes, tengo esa misma TV, tengo un problema similar, revise la tensión de 16v tengo entre 18 y 19 pero sigue sin funcionar, tengo la tensión correcta en la t-con el fusible esta bien, lo único que no enciente el led rojo de estado del modulo IR, el led de noblex enciende y cuando arranca la tv se apaga como lo normal, cuando arranca la pantalla no muestra ningún logo, tengo sonido por hdmi, ya no se por donde seguir.TABO_TEC escribió: ↑16 May 2024, 17:05SE QUE ES UN TEMA VIEJO PERO BUENO.. CUANDO TE VARIA LA SALIDA DE "16" QUE EN REALIDAD ES 18V TENES SECO EL CAPACITOR C908 QUE ALIMENTA EL CIRCUITO DE LOS 24V Y 18V QUE ESTA EN EL PRIMARIO.robiarsrl escribió: ↑17 Oct 2017, 17:15 Gracias por las respuestas,Martin y catodico, las voy a ir chequeando y comentando.
Arrancamos, con un TV NOBLEX .MODELO 50LD863DI- -LCD IPTV 3D.
LA FALLA SE DESAROLLA ASI:
LE DAS EL ON- ARRANCA , ENCIENDE BLACKLIGHT- 5 SEG. Y VA ATENUANDO LA INTENSIDAD DEL MISMO. NO DA IMAGEN EN EL PANEL. Y EL BLACKLIGHT SIGUE ENCENDIDO PERO CON LA LUMINOSIDAD ATENUADA.
AL MEDIR LA SALIDA DEL CONECTOR ,COMENZANDO POR LO PRIMERO, NOTO QUE TODOS LOS VOLTAGES ESTAN CORRECTOS SALVO LOS 16 V. QUE EN SU LUGAR LLEGO A TENER HASTA 17.8 V.
* ESTE ES EL REEPLAZO QUE CONSEGUI AQUI EN ROSARIO, PROVINCIA DE SANTA. MBRF20100C. ESTA BIEN?
MUCHAS GRACIAS POR SU TIEMPO Y APORTES COMPAÑEROS.
Tendrias que revisar el Backligth y revisar si no tenes riple en las tensionesSebaspalme99 escribió: ↑16 Jul 2024, 15:39Hola buenas tardes, tengo esa misma TV, tengo un problema similar, revise la tensión de 16v tengo entre 18 y 19 pero sigue sin funcionar, tengo la tensión correcta en la t-con el fusible esta bien, lo único que no enciente el led rojo de estado del modulo IR, el led de noblex enciende y cuando arranca la tv se apaga como lo normal, cuando arranca la pantalla no muestra ningún logo, tengo sonido por hdmi, ya no se por donde seguir.TABO_TEC escribió: ↑16 May 2024, 17:05SE QUE ES UN TEMA VIEJO PERO BUENO.. CUANDO TE VARIA LA SALIDA DE "16" QUE EN REALIDAD ES 18V TENES SECO EL CAPACITOR C908 QUE ALIMENTA EL CIRCUITO DE LOS 24V Y 18V QUE ESTA EN EL PRIMARIO.robiarsrl escribió: ↑17 Oct 2017, 17:15 Gracias por las respuestas,Martin y catodico, las voy a ir chequeando y comentando.
Arrancamos, con un TV NOBLEX .MODELO 50LD863DI- -LCD IPTV 3D.
LA FALLA SE DESAROLLA ASI:
LE DAS EL ON- ARRANCA , ENCIENDE BLACKLIGHT- 5 SEG. Y VA ATENUANDO LA INTENSIDAD DEL MISMO. NO DA IMAGEN EN EL PANEL. Y EL BLACKLIGHT SIGUE ENCENDIDO PERO CON LA LUMINOSIDAD ATENUADA.
AL MEDIR LA SALIDA DEL CONECTOR ,COMENZANDO POR LO PRIMERO, NOTO QUE TODOS LOS VOLTAGES ESTAN CORRECTOS SALVO LOS 16 V. QUE EN SU LUGAR LLEGO A TENER HASTA 17.8 V.
* ESTE ES EL REEPLAZO QUE CONSEGUI AQUI EN ROSARIO, PROVINCIA DE SANTA. MBRF20100C. ESTA BIEN?
MUCHAS GRACIAS POR SU TIEMPO Y APORTES COMPAÑEROS.
desde ya muchas gracias por su tiempo
la placa de Backligth es nueva, porque tenia quemado el ic, tengo 780mVpp de riple en la entrada de 24 apenas enciende el Backligth y en la parte c921 de 12v1 tambien tengo riple 2Vpp aprox cuando la tv esta encendida, la placa de la fuente le hice un recap y sigue la falla
