NOBLEX 22LC817H

[Martín]

Este tema reúne la información técnica disponible del televisor NOBLEX 22LC817H comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.

Información técnica del modelo

Empresa: NOBLEX
Modelo: 22LC817H
Chasis: MST6E16GS
Matriz: HISENSE
Control Remoto: Pendiente
MainBoard: RSAG7.820.1701

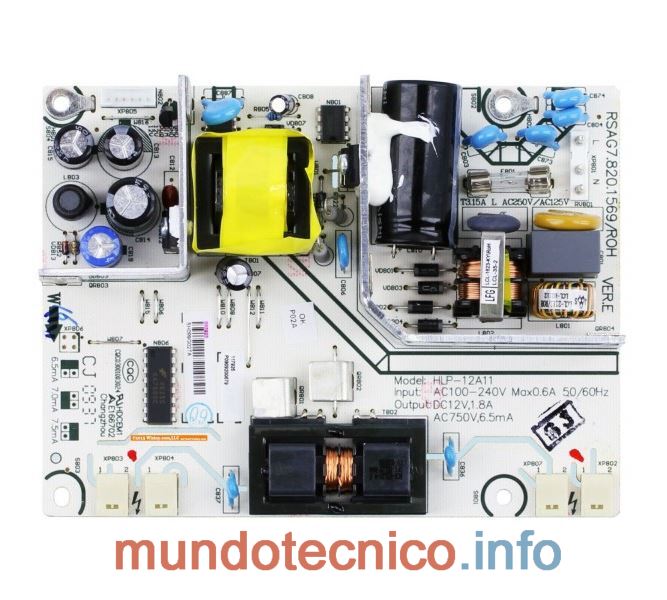

PowerBoard: RSAG7.820.1569 ← Ver más información

Manual de Usuario:
Descargar manual de usuario del equipo NOBLEX 22LC817H

Manual Service / Diagrama:

Manual_Service_22LC817H.pdf

Panel Display:
SAMSUNG LTA216AT01
INNOLUX V216B1-L01



Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard

[ZQL_Tecnico]

Se agregan datos de memoria U42 – MX25L1605D

Se encuentran disponibles los datos de la memoria U42 MX25L1605D, correspondientes a equipos que utilizan el panel LTA216AT01.

Este aporte puede ser útil para tareas de diagnóstico, recuperación de imagen o reparación de placas que presenten fallas relacionadas con la memoria SPI.

Saludos.

[Martín]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo NOBLEX 22LC817H.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

El OB2263AP puede utilizarse como reemplazo directo del N801: SG6859ADZ en PowerBoard RSAG7.820.1569, ya que ambos integrados cumplen la misma función en la fuente conmutada y poseen características eléctricas y de control compatibles, permitiendo su sustitución sin necesidad de modificaciones adicionales.

Ver informe completo en el siguiente enlace:

[Informe Técnico] OB2263AP reemplazo directo del SG6859ADZ

[Martín]

Nota técnica relacionada

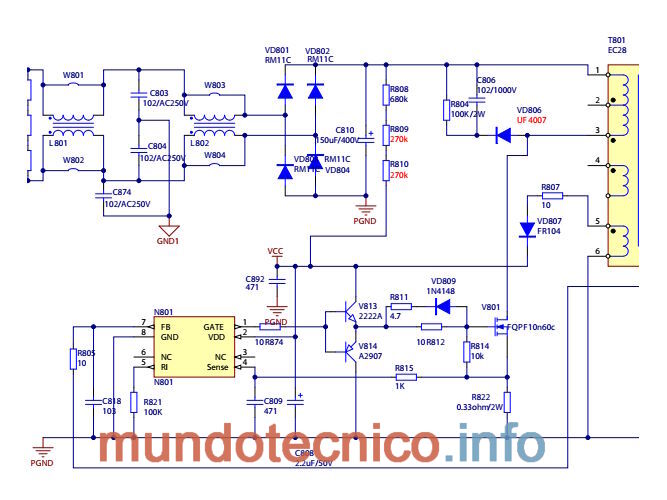

Cuando un televisor no enciende o intenta arrancar pero se apaga inmediatamente, en fuentes que utilizan el controlador SG6859A es frecuente que la falla esté asociada al circuito de auto-alimentación del integrado.
En estos casos, el equipo puede recibir tensión inicial de arranque, pero no logra mantener el funcionamiento estable de la fuente.

Para consultar el análisis técnico completo, el detalle del circuito involucrado y el procedimiento de reparación recomendado, se sugiere revisar el siguiente informe técnico:

[Informe Técnico] RSAG7.820.1569: No enciende / Enciende y se apaga

La verificación del circuito y de la tensión VDD permite resolver esta falla de manera rápida y evitar el reemplazo innecesario de la fuente completa.
