NOBLEX 24LC834F

[Martín]

Este tema reúne la información técnica disponible del televisor NOBLEX 24LC834F comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.

Información técnica del modelo

Empresa: NOBLEX
Modelo: 24LC834F
Chasis: MST6E16JS
Matriz: HISENSE
Control Remoto: ER-21608
MainBoard: RSAG7.820.1861 ← Ver más información

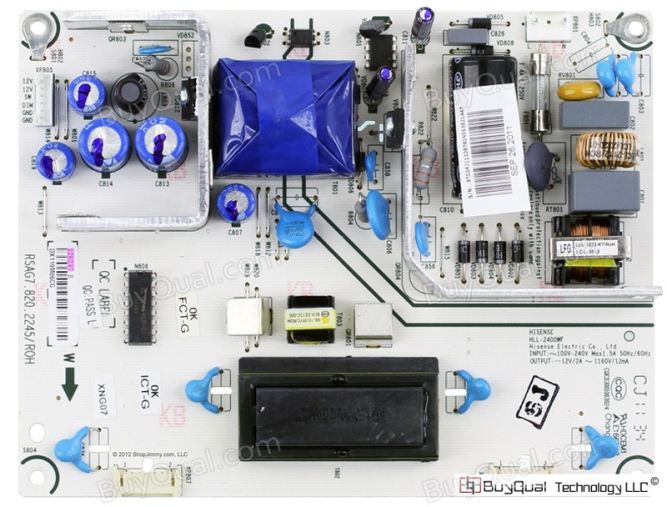

PowerBoard: RSAG7.820.2245 ← Ver más información

Manual de Usuario:
Descargar manual de usuario del equipo NOBLEX 24LC834F



Manual Service / Diagrama:

Manual_Service_24LC834F.pdf

Panel Display:
INNOLUX V236H1-L01: ← Ver más información
1920x1080 FHD 60HZ LVDS (2 ch, 8-bit) LVDS-30P2C8B-160A

Modelo Equivalente:

• NOBLEX 24LC834F
• ADMIRAL TLC2402A
• SANSEI TLS1124F

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard

[Martín]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo NOBLEX 24LC834F.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Menu de Servicio o Menu de Fabrica:

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor. Acceder a este menú sólo si está calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio / Modo Fábrica:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor NOBLEX 24LC834F.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Subo Firmware de equipo NOBLEX 24LC834F

LCD24V86PAM.zip

[Martín]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del televisor NOBLEX 24LC834F.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.

Hola, subo datos de memoria de equipo NOBLEX 24LC834F

NOBLEX_24LC834F_MX25L1606E.zip
