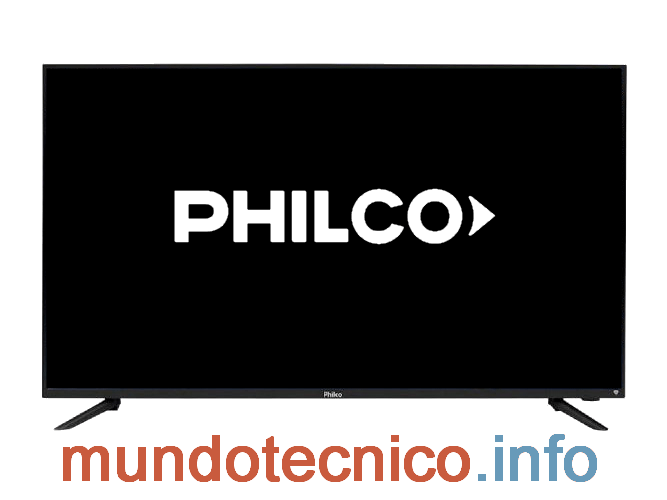

PHILCO PLD49US7C

[Martín]

Este tema reúne la información técnica disponible del televisor PHILCO PLD49US7C comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: PHILCO
Modelo: PLD49US7C
Chasis: MS88NS
Matriz: TCL
Control Remoto: RC311S
Wifi: WCT3EM2611
MainBoard: 40-MS88NS-MAC2HG ← Ver más información
PowerBoard: IPE18T24X (40-PBE49D-PWD2LG) ← Ver más información
Project ID: 096 (Panel LGD)

Manual de Usuario:
Descargar manual de usuario del equipo PHILCO PLD49US7C

Descargar manual de usuario del equipo PHILCO PLD49US7C

Manual Service / Diagrama:
Descargar manual de servicio del equipo PHILCO PLD49US7C

Panel Display:

• TCL LVU490CSDX E2 V33 (M8-49D1800-LPMX18)
• TCL LVU490LGDX E5 V3 (M8-49D1850-LPBX4)
  LGD LC490EGY-SKM3 CELL (T-CON 6870C-0738A)
  3840×2160, UHD, 60Hz, V-by-One 8 lane, JAE FI-RE51S-HF, 12.0V/1.34A

Modelo Equivalente:

• NOBLEX DI49X6500
• PHILCO PLD49US7C
• SANYO LCE49SU8350

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

Configuración de placas main.

¿Qué es el Project ID?
Es un parámetro (número de 3 dígitos) que se configura en la TV y que define la marca y el panel con el que funcionará el Firmware instalado.

¿De qué depende el Project ID?
Depende del modelo del TV y el panel que posee.

Las placas main (4K) puede ser seteadas entre sí. Esto quiere decir que una placa de 49" puede ser "seteada" con los parametros de panel (PROJECT ID) de un modelo 55" y de esta manera servir como reemplazo. Tambien puede solucionar el problema al adquirir una placa como repuesto y al colocarla la imagen se ve "invertida", fuera de escala o con el Logo de otra marca. Esto demuestra un seteo incorrecto. Para esto hay que conocer el PROJECT ID de cada modelo. Si colocamos un "seteo" incorrectamente podemos quedar sin imagen!

Información en el foro:
En la descripción general de cada modelo, donde esta la información de placa main, fuente, control, etc., se detalla el PROJECT ID.


Instructivo:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

En este post se describe el procedimiento para desactivar el modo servicio, deshabilitar la función Factory Hotkey y salir del denominado “Modo M” en el televisor PHILCO PLD49US7C.
Este ajuste se utiliza durante tareas de reparación cuando el equipo queda bloqueado en modo fábrica luego de una intervención técnica.

Desactivar modo service

1- Encender el TV.
2- Verificar que se vea el cartel en la parte inferior izquierda de la pantalla.
Si esta activado, debe de mostrarse intermitente en el vértice inferior izquierdo.
Sino el modo service ya esta desactivado.
3- Presione la tecla “RETURN”.
4- En el instante, se abrirá el menú de Service.
5- Presionar la flecha “Derecha”.
6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción de “Factory Hotkey” en “DES”.
10- Presionar “EXIT” para salir.

[Martín]

Activar modo Warm Up

Nota: El modo Warm Up es utilizado para chequear visualmente los pixeles del panel como también para una prueba de vida.
Consiste en la reproducción de colores plenos en el panel por tiempos determinados.

1- Encender el TV.
2- Presionar del Control Remoto la tecla “MENU”.
3- Presionar “OK” sobre Imagen.
4- Situar el cursor sobre Contraste y presionar las teclas numéricas consecutivamente 1, 9, 5, 0.
5- En el instante, se abrirá el menú de Service.

Nota: Para conservar el menú de Service, se recomienda activar “Factory Hotkey” desde el mismo menú.

6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción “ACT”
10- Presionar la flecha “Abajo” y en la opción “WARM UP” dejar la opción “ACT”.
11- La pantalla comenzara a mostrar colores en el panel.


Desctivar modo Warm Up.

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo PHILCO PLD49US7C.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor PHILCO PLD49US7C.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Instructivo para instalar Firmware

Firmware:
- Descargar el firmware en el siguiente link:

MS88ANS-V161.rar <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor PHILCO PLD49US7C.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

Instructivo para instalar Firmware

Firmware:
- Descargar el firmware en el siguiente link:

MS88ANS-V161.rar <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para reducir la corriente del backlight en el televisor PHILCO PLD49US7C, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.

Bajar Corriente a LEDs / Backlight

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.
