HISENSE HLE4815RTFX

[Martín]

Este tema reúne la información técnica disponible del televisor HISENSE HLE4815RTFX comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: HISENSE
Modelo: HLE4815RTFX
Chasis: MTK5655
Control Remoto: EN2H27 / EN2H27H
Wifi: WU182-LO
MainBoard: RSAG7.820.6487 ← Ver más información
PowerBoard: RSAG7.820.5687 ← Ver más información

Manual de Usuario: Pendiente

Manual Service / Diagrama:
Descargar manual de servicio del equipo HISENSE HLE4815RTFX

Panel Display:
HISENSE HE480HF-B31 / SAMSUNG LSC480HN05 (LSC480HN05-K01 CELL)
Resolución: 1920(RGB)×1080 [FHD] 60Hz LVDS (2 ch, 10-bit) 12.0V 675mA

Modelo Equivalente:

• BGH BLE4815RTFX
• HISENSE HLE4815RTFX

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor HISENSE HLE4815RTFX.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

INSTRUCTIVO - ACTUALIZACIÓN DE FIRMWARE

Descargar Firmware:
Obtendrá un archivo comprimido con extensión .zip.

MTK5655_48K390_J0727.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Control remoto modelo EN2H27 correspondiente al Televisor HISENSE HLE4815RTFX.
Permite el acceso a funciones de usuario, menú service y procedimientos técnicos del equipo.

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo HISENSE HLE4815RTFX.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Menu de Servicio o Menu de Fabrica:

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor. Acceder a este menú sólo si está calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio / Modo Fábrica:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para realizar un restablecimiento a valores de fábrica del televisor HISENSE HLE4815RTFX.
El reset permite borrar configuraciones incorrectas, solucionar fallas de software y devolver el televisor a su estado original de funcionamiento.

Cómo restablecer la configuración de fábrica del dispositivo.

Realizar un RESET es una manera de formatear o resetear un dispositivo y eliminar todos sus datos.
Es lo mismo, restaurar o restablecer todos sus datos de fábrica.
El equipo queda como salió de su caja en el momento de comprarlo.

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para modificar la marca o el logo de inicio del televisor HISENSE HLE4815RTFX.
Este ajuste se utiliza luego del reemplazo de la mainboard, reinstalación de firmware o correcciones de configuración visual del sistema.

Cambio de Marca o Logo:

En algunos casos es necesario cambiar el LOGO del equipo.
Esto puede ocurrir luego de realizar el cambio de una placa main, reinstalar el firmware o reemplazar datos de memoria.
Para cambiar el LOGO del equipo seguir los siguientes pasos:

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor HISENSE HLE4815RTFX.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

INSTRUCTIVO DE INSTALACIÓN FORZADA DE FIRMWARE

Descargar Firmware:

MTK5655_48K390_J0727.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del televisor HISENSE HLE4815RTFX.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.

Subo datos de memoria EMMC y EEPROM.

Archivos:

MTK5655_48K390_EEPROM.zip <-- Link de Descarga!
MTK5655_48K390_EMMC.zip <-- Link de Descarga!

- IC N87 EMMC H26M31001HPR
- IC N50 EEPROM 24C128
- Programador utilizado RT809H.
- Procedimiento de lectura y escritura utilizando el programador RT809H para memoria EMMC.
- Conexión en CLK, CDM, D0, Vcc, sacar R80, R81, R82, L40 y conectar VCC del progamador.
- Alimentar con 12V (fuente externa). Cátodo de DV817.

[FacundoRomano]

En este post se describe el procedimiento para reducir la corriente del backlight en el televisor HISENSE HLE4815RTFX, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.

Nota técnica relacionada

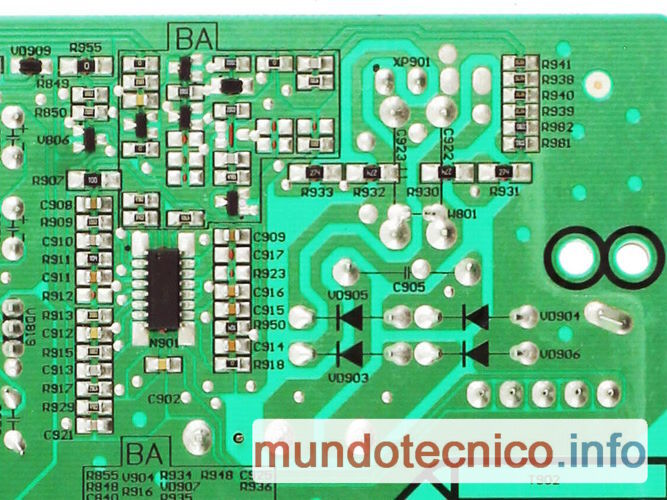

Este modelo utiliza la fuente RSAG7.820.5687, la cual incorpora el controlador de backlight LX27901ID. En esta fuente es posible optimizar el funcionamiento del sistema de iluminación mediante un ajuste controlado de la corriente de los LEDs, reduciendo el estrés térmico y mejorando la confiabilidad del backlight.

El procedimiento se basa en la modificación del circuito de sensado del controlador, ajustando la red de resistencias que define la corriente máxima suministrada a las cadenas de LEDs.

Para consultar el informe técnico completo con el análisis, fundamentos y procedimiento recomendado, se sugiere revisar el siguiente tema:

👉🔗 [Bajar Corriente a LEDs / Backlight] RSAG7.820.5687: Control de Corriente LX27901ID 🔗👈

La correcta aplicación de este ajuste contribuye a una mayor estabilidad del backlight y ayuda a prevenir fallas prematuras del sistema de iluminación.
