Información Técnica - PowerBoard
Empresa: HISENSE
Modelo: HLL-4855WA
Código / PCB: RSAG7.820.5687
Diagrama: Lista de Componentes: Pendiente
RSAG7.820.5687
RSAG7.820.5687
Información Técnica - PowerBoard
Empresa: HISENSE
Modelo: HLL-4855WA
Código / PCB: RSAG7.820.5687
Diagrama: Lista de Componentes: Pendiente
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje. Acceda a una cuenta Premium para desbloquear este contenido.
Recursos técnicos
- Manuales de servicio
- Diagramas electrónicos
- Firmware
- Dumps de memoria
Identificate para acceder a los recursos del foro
RSAG7.820.5687 - Mediciones Eléctricas
En este post se presentan mediciones eléctricas de referencia correspondientes a la fuente RSAG7.820.5687, orientadas al diagnóstico y reparación de televisores que presentan fallas de encendido, problemas de stand-by, ausencia de imagen o inconvenientes en el sistema de backlight.
Las tensiones fueron relevadas tanto en COLD GROUND como en HOT GROUND, incluyendo valores en funcionamiento normal y en modo stand-by, además de señales de control como PWM, SW y líneas de habilitación.
Estos datos permiten comparar mediciones reales, verificar el correcto funcionamiento de la etapa primaria con PFC activo, las salidas secundarias de 12 V y 16 V, así como las tensiones del backlight para paneles de 48", facilitando la detección de tensiones fuera de valor o fallas propias de la fuente RSAG7.820.5687.
Mediciones Eléctricas Fuente RSAG7.820.5687
Las tensiones fueron relevadas tanto en COLD GROUND como en HOT GROUND, incluyendo valores en funcionamiento normal y en modo stand-by, además de señales de control como PWM, SW y líneas de habilitación.
Estos datos permiten comparar mediciones reales, verificar el correcto funcionamiento de la etapa primaria con PFC activo, las salidas secundarias de 12 V y 16 V, así como las tensiones del backlight para paneles de 48", facilitando la detección de tensiones fuera de valor o fallas propias de la fuente RSAG7.820.5687.
Mediciones Eléctricas Fuente RSAG7.820.5687
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje. Acceda a una cuenta Premium para desbloquear este contenido.
-
FacundoRomano
- Moderador
- Mensajes: 2738
RSAG7.820.5687 - Bajar Corriente a LEDs / Backlight: Modificacón IC LX27901ID
En este post se describe el procedimiento para reducir la corriente del backlight en la powerboard RSAG7.820.5687, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.5687
Introducción
En la fuente RSAG7.820.5687, la corriente del backlight está determinada por el circuito de control asociado al driver de LEDs N901 (LX27901ID), el cual regula la energía entregada a las cadenas de LEDs mediante un lazo de control en modo corriente.
El valor total de las resistencias conectadas en el circuito de sensado define la corriente máxima que circulará por el backlight y, en consecuencia, el nivel de brillo y la disipación térmica del sistema.
Una corriente elevada incrementa el estrés térmico sobre los LEDs, reduciendo su vida útil y aumentando la probabilidad de fallas prematuras en el sistema de iluminación.
Ajuste de Corriente del Backlight
La reducción de corriente se logra disminuyendo la contribución del conjunto de resistencias de sensado asociadas al driver LX27901ID.
Al ajustar el valor de las resistencias, se incrementa la impedancia total del circuito, lo que provoca que el controlador limite la corriente que circula por los LEDs.
Este ajuste permite mejorar la estabilidad del backlight y prolongar la vida útil del sistema de iluminación.
PROCEDIMIENTO
[hidvip]
1. Identificación de Componentes
Localizar en la placa las resistencias que controlan la corriente del backlight:
2. Modificación
Para reducir la corriente del backlight, realizar la siguiente reforma en la placa:
Resultado
Esta modificación permite:
Antes de realizar la modificación, se recomienda:
Las modificaciones indicadas en este informe son orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La disminución de corriente implica una reducción del brillo del backlight, por lo que cada equipo debe ajustarse buscando un equilibrio adecuado entre luminosidad, consumo y confiabilidad.
[/hidvip]
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.5687
Introducción
En la fuente RSAG7.820.5687, la corriente del backlight está determinada por el circuito de control asociado al driver de LEDs N901 (LX27901ID), el cual regula la energía entregada a las cadenas de LEDs mediante un lazo de control en modo corriente.
El valor total de las resistencias conectadas en el circuito de sensado define la corriente máxima que circulará por el backlight y, en consecuencia, el nivel de brillo y la disipación térmica del sistema.
Una corriente elevada incrementa el estrés térmico sobre los LEDs, reduciendo su vida útil y aumentando la probabilidad de fallas prematuras en el sistema de iluminación.
Ajuste de Corriente del Backlight
La reducción de corriente se logra disminuyendo la contribución del conjunto de resistencias de sensado asociadas al driver LX27901ID.
Al ajustar el valor de las resistencias, se incrementa la impedancia total del circuito, lo que provoca que el controlador limite la corriente que circula por los LEDs.
Este ajuste permite mejorar la estabilidad del backlight y prolongar la vida útil del sistema de iluminación.
PROCEDIMIENTO
[hidvip]

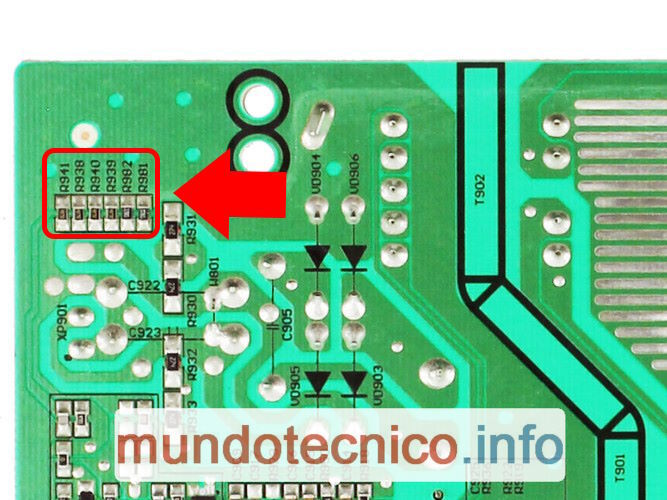

1. Identificación de Componentes
Localizar en la placa las resistencias que controlan la corriente del backlight:
- R938
- R939
- R940
- R941
- R981
- R982
- Cinco resistencias son de 5.1?
- Una resistencia es de 22?
2. Modificación
Para reducir la corriente del backlight, realizar la siguiente reforma en la placa:
- Retirar dos resistencias de 5.1?.
- Retirar una resistencia de 22?.
Resultado
Esta modificación permite:
- Reducir la corriente que circula por las cadenas de LEDs.
- Disminuir la temperatura de funcionamiento del backlight.
- Aumentar la vida útil del sistema de iluminación.
Antes de realizar la modificación, se recomienda:
- Evaluar el nivel de brillo requerido por el equipo.
- Evitar una reducción excesiva que pueda afectar la uniformidad de la imagen.
- Verificar la estabilidad del backlight luego del ajuste.
Las modificaciones indicadas en este informe son orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La disminución de corriente implica una reducción del brillo del backlight, por lo que cada equipo debe ajustarse buscando un equilibrio adecuado entre luminosidad, consumo y confiabilidad.
[/hidvip]
