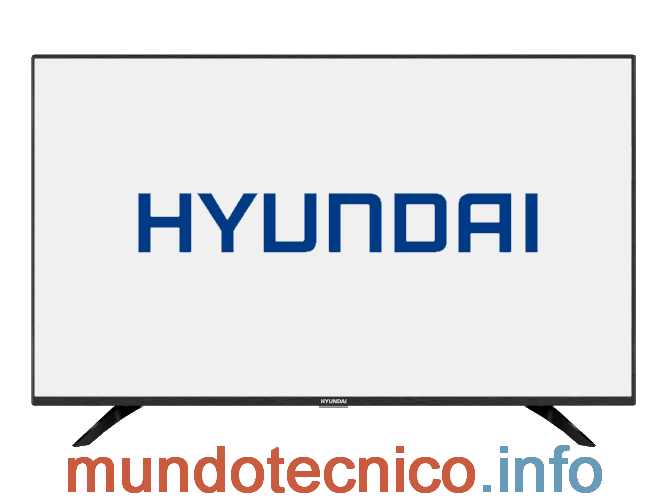

HYUNDAI HYLED-55FHDS2

[Martín]

Este tema reúne la información técnica disponible del televisor HYUNDAI HYLED-55FHDS2 comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: HYUNDAI
Modelo: HYLED-55FHDS2
Chasis: MT56F1
Matriz: TCL
Control Remoto: RC311S
MainBoard: 40-5655F1-MAC2HG ← Ver más información
PowerBoard: SHG5504C-101H / DLBB419 ← Ver más información
Project ID: 122 o 237

Manual de Usuario: Pendiente

Manual Service / Diagrama:
Descargar manual de servicio del equipo HYUNDAI HYLED-55FHDS2

Panel Display:
TCL LVF550CSDX E8 V5 (M8-55D1620-LPMX14)
CSOT ST5461B05-2 Ver.2.1 CELL, 1920×1080, FHD, LVDS (2 ch, 8-bit), 51 pins, 12.0V

Modelo Equivalente:

• HYUNDAI HYLED-55FHDS2
• DAEWOO DWLED-55FHDS2

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor HYUNDAI HYLED-55FHDS2.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Instructivo para instalar Firmware

Firmware:
- Descargar el firmware en el siguiente link:

MT56BLA_V347.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

Configuración de placas main.

Las placas main puede ser seteadas entre sí, esto quiere decir que una placa FHD puede ser "seteada" con los parametros de panel (PROJECT ID) de otro modelo y de esta manera servir como reemplazo. Tambien puede solucionar el problema al adquirir una placa como repuesto y al colocarla la imagen se ve "invertida" o fuera de escala, esto demuestra un seteo incorrecto. Para esto hay que conocer el PROJECT ID de cada modelo. Si colocamos Un "seteo" incorrectamente podemos quedar sin imagen!

Información en el foro:
En la descripción general de cada modelo, donde esta la información de placa main, fuente, control, etc., se detalla el PROJECT ID.


Instructivo:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del televisor HYUNDAI HYLED-55FHDS2.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.



Subo datos de memoria emmc de equipo HYUNDAI HYLED-55FHDS2

EMMC_MT56F1_FHD.part01.rar

EMMC_MT56F1_FHD.part02.rar

EMMC_MT56F1_FHD.part03.rar

EMMC_MT56F1_FHD.part04.rar

EMMC_MT56F1_FHD.part05.rar

EMMC_MT56F1_FHD.part06.rar

EMMC_MT56F1_FHD.part07.rar

EMMC_MT56F1_FHD.part08.rar

Conexión para lectura y escritura de memoria EMMC con programador RT809H

• Retirar placa main de televisor.
  Retirar UD18 = AS1117-1.8 (Reg. Tensión de 1.8V)
  Conectar VCC del programador en el PIN2 donde va UD18.
  Retirar R701, R702, R703.
  Conectar en pin de R701 que va a memoria EMMC => CLK.
  Conectar en pin de R702 que va a memoria EMMC => CMD.
  Conectar en pin de R703 que va a memoria EMMC => D0.
  Unir los Pines del cristal X24M a GND.
  Con fuente externa alimentar la main con 12V en C101

Nota:
Si al grabar la memoria el Televisor tiene otro LOGO hay que modificar el Projet ID.
Ingresar al Menú de Service:

• Utilizando el control remoto, entrar a Menu -> Imagen -> Sobre “Contraste” presionar 1 – 9 – 5 – 0.
  Configurar el Project ID según el panel del modelo:
  Service Menu > Project ID > 122 o 237
  Presionar “OK” y apagar el equipo

[Martín]

En este post se describe el procedimiento para desactivar el modo servicio, deshabilitar la función Factory Hotkey y salir del denominado “Modo M” en el televisor HYUNDAI HYLED-55FHDS2.
Este ajuste se utiliza durante tareas de reparación cuando el equipo queda bloqueado en modo fábrica luego de una intervención técnica.

Desactivar modo service

1- Encender el TV.
2- Verificar que se vea el cartel en la parte inferior izquierda de la pantalla.
Si esta activado, debe de mostrarse intermitente en el vértice inferior izquierdo.
Sino el modo service ya esta desactivado.
3- Presione la tecla “RETURN”.
4- En el instante, se abrirá el menú de Service.
5- Presionar la flecha “Derecha”.
6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción de “Factory Hotkey” en “DES”.
10- Presionar “EXIT” para salir.

[Martín]

Activar modo Warm Up

Nota: El modo Warm Up es utilizado para chequear visualmente los pixeles del panel como también para una prueba de vida.
Consiste en la reproducción de colores plenos en el panel por tiempos determinados.

1- Encender el TV.
2- Presionar del Control Remoto la tecla “MENU”.
3- Presionar “OK” sobre Imagen.
4- Situar el cursor sobre Contraste y presionar las teclas numéricas consecutivamente 1, 9, 5, 0.
5- En el instante, se abrirá el menú de Service.

Nota: Para conservar el menú de Service, se recomienda activar “Factory Hotkey” desde el mismo menú.

6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción “ACT”
10- Presionar la flecha “Abajo” y en la opción “WARM UP” dejar la opción “ACT”.
11- La pantalla comenzara a mostrar colores en el panel.


Desctivar modo Warm Up.

1- Encender el TV.
2- Si el panel muestras colores cambiantes de manera intermitente y un cartel en el vértice izquierdo inferior entonces el modo Warm Up está activado.
Nota: Solo desde el teclado del TV se puede deshabilitar el modo WARM UP.
3- Presionar la tecla “POWER ON/MENU” desde el teclado del TV.
4- El TV queda con el Factory Hotkey encendido.
Ver instructivo “Como desactivar el modo service / Factory Hotkey”.

[Martín]

En este post se describe el procedimiento para reducir la corriente del backlight en el televisor HYUNDAI HYLED-55FHDS2, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.

Bajar Corriente a LEDs / Backlight

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Control remoto modelo RC311S correspondiente al Televisor HYUNDAI HYLED-55FHDS2.
Permite el acceso a funciones de usuario, menú service y procedimientos técnicos del equipo.

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo HYUNDAI HYLED-55FHDS2.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor HYUNDAI HYLED-55FHDS2.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

Instructivo para instalar Firmware

Firmware:
- Descargar el firmware en el siguiente link:

MT56BLA_V347.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.
