En este post se describe el procedimiento para reducir la corriente del backlight en el televisor AOC LE49U5462, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Reducción de Corriente en LEDs / Backlight
Introducción

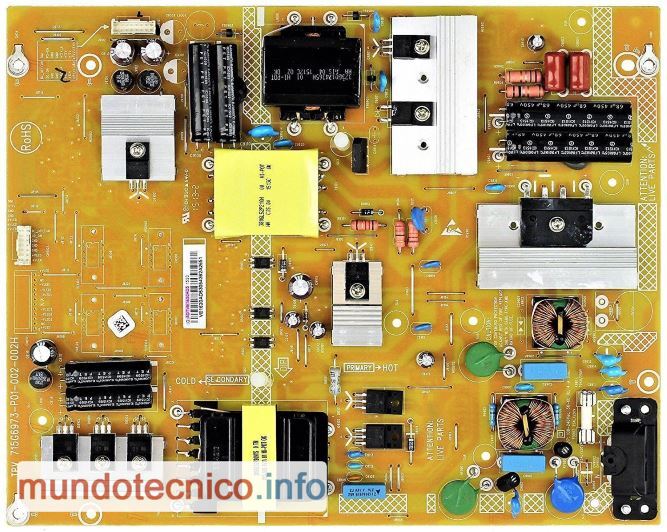

El sistema de retroiluminación LED (backlight) en este diseño utiliza el controlador SSC9522S, un IC de conmutación resonante de alta eficiencia. Su función principal es gestionar la alimentación del sistema de retroiluminación, proporcionando una regulación estable del voltaje y controlando el encendido de los controladores de corriente.
Para la gestión de los LEDs, el sistema emplea cuatro controladores TPV101D, distribuidos en dos ramas de corriente:
- Rama 1: Controlada por U8105 (TPV101D) y U8106 (TPV101D).
- Rama 2: Controlada por U8107 (TPV101D) y U8108 (TPV101D).
Funcionamiento del Lazo de Retroalimentación y Control de Corriente
El SSC9522S regula la alimentación de los controladores TPV101D, mientras que cada TPV101D se encarga de ajustar la corriente de los LEDs en su respectiva rama mediante los siguientes mecanismos:
Detección de Corriente:
La corriente que fluye a través de los LEDs pasa por un conjunto de resistencias de sensado conectadas en paralelo.
La caída de voltaje en estas resistencias es proporcional a la corriente total y se envía a la entrada ISET de cada TPV101D, permitiendo el ajuste automático del ciclo de trabajo.
Control en Modo Corriente:
Cada TPV101D compara la señal de retroalimentación con su referencia interna para ajustar la corriente de salida.
Si la corriente detectada es mayor a la deseada, el circuito reduce el ciclo de trabajo de la señal PWM, limitando la energía entregada a los LEDs.
Si la corriente es demasiado baja, el ciclo de trabajo se incrementa para compensar la diferencia.
Ajuste de Corriente Mediante las Resistencias de Sensado:
Todas las resistencias de sensado utilizadas en este circuito tienen un valor de 2.4? o 2.7?.
Al modificar algunas resistencias en paralelo, se incrementa la resistencia total del lazo de retroalimentación, reduciendo así la corriente de los LEDs.
Con esta modificación, se logra reducir el brillo del backlight y el consumo energético del sistema.
PROCEDIMIENTO
Contenido Oculto
Este foro requiere que este registrado e identificado para ver el contenido oculto.
