BGH / FEELNOLOGY F4321FS5

[Martín]

Este tema reúne la información técnica disponible del televisor BGH / FEELNOLOGY F4321FS5 comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: BGH / FEELNOLOGY
Modelo: F4321FS5
Chasis: 7M32B
Matriz: SKYWORTH
Control Remoto: N030107-001359-001
Wifi: NTUD-T4

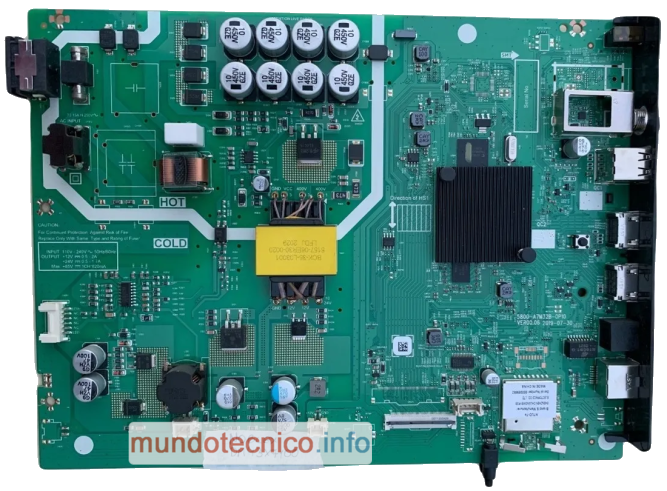

MainBoard + PowerBoard: 5800-A7M32B-0P10 ← Ver más información

Manual de Usuario: Pendiente

Manual Service / Diagrama:
Descargar manual de servicio del equipo BGH / FEELNOLOGY F4321FS5

Panel Display:
SKYWORTH 72003080YTK

Modelo Equivalente: Pendiente



Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[FacundoRomano]

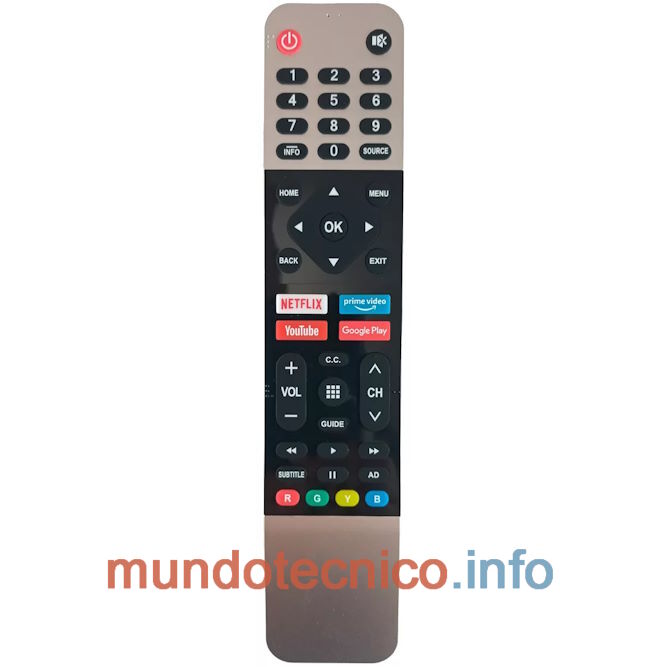

Control remoto N030107-001359-001 correspondiente al televisor BGH / FEELNOLOGY F4321FS5.
Permite el acceso a funciones de usuario, menú service y procedimientos técnicos del equipo.

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Menu Service / Modo Servicio / Modo Fábrica

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para realizar un restablecimiento a valores de fábrica del equipo.
El reset permite borrar configuraciones incorrectas, solucionar fallas de software y devolver el televisor a su estado original de funcionamiento.

Cómo restablecer la configuración de fábrica del dispositivo.

Realizar un RESET es una manera de formatear o resetear un dispositivo y eliminar todos sus datos.
Es lo mismo, restaurar o restablecer todos sus datos de fábrica.
El equipo queda como salió de su caja en el momento de comprarlo.

A continuación se describen 2 procedimientos:

• Procedimiento por MENU de Usuario
• Procedimiento por MENU de Service

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para modificar la marca y el logo de inicio del equipo.
Este ajuste se utiliza luego del reemplazo de la mainboard, re instalación de firmware o correcciones de configuración visual del sistema.

Cambio de Marca o Logo:

Para cambiar el LOGO del equipo seguir los siguientes pasos:

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor BGH / FEELNOLOGY F4321FS5.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE

Descargar el FIRMWARE

USB_7K32B_V1.5.1.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO DE INSTALACIÓN:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor BGH / FEELNOLOGY F4321FS5.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE

Descargar el FIRMWARE

USB_7K32B_UpgradeReset.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO DE INSTALACIÓN:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del equipo.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.



Subo datos de memoria EMMC de placa main 5800-A7M32B-0P10 para modelo 43 "Newsan".

7M32B-43FHD-EMMC.zip <-- Link de Descarga!

CONTENIDO:

1. Puntos de conexión - PinOut
2. Procedimiento de conexión
3. Diagrama - Imagenes

Contenido Oculto (para miembros Premium solamente)

Esta web requiere que estés registrado como usuario Premium para ver el contenido oculto.

Ver planes Premium

[FacundoRomano]

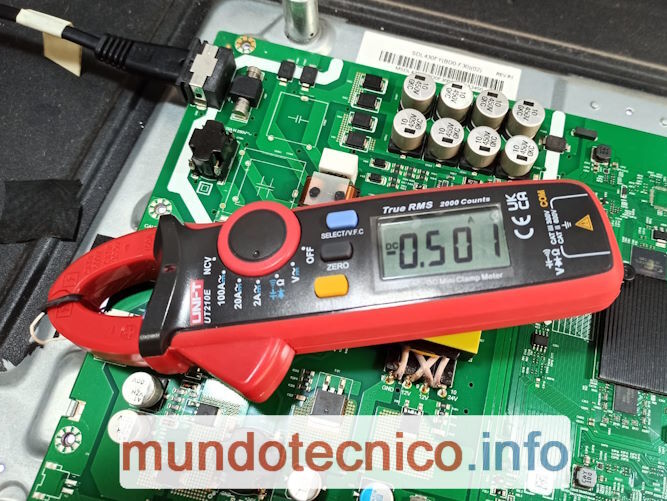

En este post se describe el procedimiento utilizado para reducir la corriente del sistema de retroiluminación LED (backlight) mediante ajustes sobre el circuito de control del driver LED.

La reducción de corriente permite disminuir el estrés térmico sobre las cadenas de LEDs, mejorar la estabilidad del sistema de iluminación y prolongar la vida útil del backlight.

Nota técnica relacionada

Este procedimiento está relacionado con equipos basados en el chasis 7M32B, el cual utiliza el controlador LED 0Z9902DGN para el manejo de las cadenas de retroiluminación.

En el siguiente tema se detalla el procedimiento aplicado para disminuir la corriente del backlight mediante modificaciones en el circuito de sensado del controlador LED:

SKYWORTH - Chasis 7M32B - Bajar Corriente a LEDs / Backlight

Para acceder a información técnica completa del chasis y otros aportes relacionados:

SKYWORTH - Chasis 7M32B - Información técnica y aportes relacionados

[Martín]

Nota técnica relacionada

En equipos basados en el chasis 7M32B se ha detectado una falla recurrente relacionada con el módulo WiFi, la cual puede provocar que el televisor permanezca con el LED de standby fijo, sin responder al control remoto ni al pulsador frontal.

En muchos casos, el equipo presenta:

• LED de standby fijo permanente.
• Tensiones principales presentes (12V / 24V).
• Bus primario correctamente cargado.
• Ausencia total de respuesta al intentar encender el TV.

Este comportamiento puede llevar a diagnósticos erróneos orientados a fuente de alimentación, mainboard o etapa primaria, cuando en realidad la falla puede encontrarse en el módulo WiFi.

Falla detectada

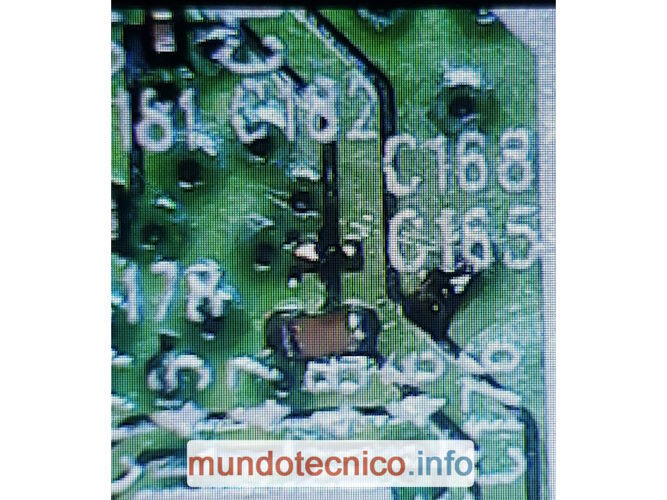

Se ha identificado como causa recurrente un cortocircuito interno en el módulo WiFi, generalmente asociado a capacitores SMD defectuosos sobre la línea de 3.3V (frecuentemente identificado como C168).

La caída o bloqueo de esta línea impide que el microprocesador complete correctamente la secuencia de arranque del sistema.

Verificación recomendada

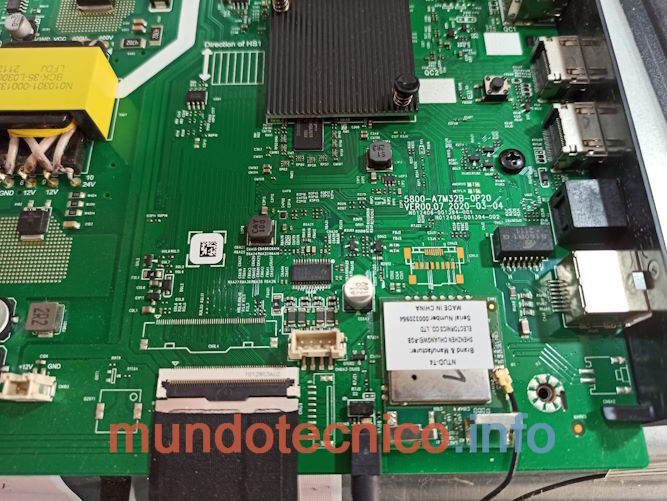

• Verificar la presencia de 3.3V en los pines de alimentación del módulo WiFi.
• Comprobar si la línea de 3.3V se encuentra sobrecargada o en corto.
• Retirar temporalmente el módulo WiFi y verificar si el equipo logra iniciar normalmente.
• En caso de confirmarse la falla, localizar el componente defectuoso mediante inyección de tensión controlada y detección térmica.

Caso técnico relacionado:

ADMIRAL AD43E20 – No enciende, solo luz de standby fijo

Información técnica completa del chasis:

SKYWORTH - Chasis 7M32B - Información técnica y aportes relacionados

[Martín]

Nota técnica relacionada

En equipos basados en el chasis SKYWORTH 7M32B, una falla en las líneas de alimentación standby puede provocar síntomas como destello del LED piloto, intentos fallidos de arranque o ausencia total de encendido.

Antes de sospechar fallas relacionadas con firmware o memoria, se recomienda verificar el correcto funcionamiento de las tensiones standby generadas sobre la mainboard.

Caso técnico relacionado:

7M32B - Destella luz Stby - No Enciende

Información técnica completa del chasis:

SKYWORTH - Chasis 7M32B - Información técnica
