NOBLEX DM43X7100

[Martín]

Este tema reúne la información técnica disponible del televisor NOBLEX DM43X7100 comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: NOBLEX
Modelo: DM43X7100
Chasis: 7M32B
Matriz: SKYWORTH
Control Remoto: N030107-001359-001
Wifi: NTUD-T4
MainBoard + PowerBoard: 5800-A7M32B-0P10 ← Ver más información

Manual de Usuario:

Manual_Usuario_DM43X7100.pdf

Manual Service / Diagrama:
Descargar manual de servicio del equipo NOBLEX DM43X7100

Panel Display:

• SKYWORTH SDL430FY(BD0-F30) - BOE HV430FHB-F90 CELL - T-CON BOE HV430FHB-GOA
  1920×1080, FHD, 60Hz, LVDS (2 ch, 8-bit)
• SKYWORTH SDL430FY(LD0-F90) - LGD LC430DUQ-SKA3 CELL - T-CON 6870C-0801A
  1920×1080, FHD, 60Hz, LVDS (2 ch, 8-bit)

Modelo Equivalente:

• NOBLEX DM43X7100
• MOTOROLA MT43Y002A1B

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[FacundoRomano]

Control remoto N030107-001359-001 correspondiente al televisor NOBLEX DM43X7100.
Permite el acceso a funciones de usuario, menú service y procedimientos técnicos del equipo.

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Menu Service / Modo Servicio / Modo Fábrica

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para realizar un restablecimiento a valores de fábrica del equipo.
El reset permite borrar configuraciones incorrectas, solucionar fallas de software y devolver el televisor a su estado original de funcionamiento.

Cómo restablecer la configuración de fábrica del dispositivo.

Realizar un RESET es una manera de formatear o resetear un dispositivo y eliminar todos sus datos.
Es lo mismo, restaurar o restablecer todos sus datos de fábrica.
El equipo queda como salió de su caja en el momento de comprarlo.

A continuación se describen 2 procedimientos:

• Procedimiento por MENU de Usuario
• Procedimiento por MENU de Service

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para modificar la marca y el logo de inicio del equipo.
Este ajuste se utiliza luego del reemplazo de la mainboard, re instalación de firmware o correcciones de configuración visual del sistema.

Cambio de Marca o Logo:

Para cambiar el LOGO del equipo seguir los siguientes pasos:

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor NOBLEX DM43X7100.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE

Descargar el FIRMWARE

USB_7K32B_20200529.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO DE INSTALACIÓN:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del equipo.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.

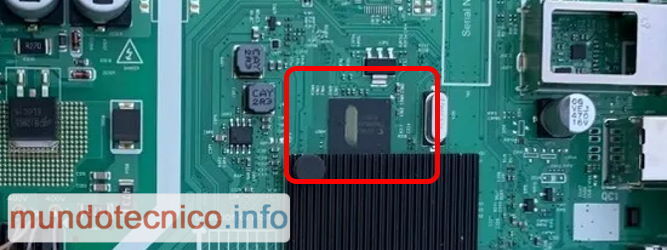

Subo datos de memoria EMMC de equipo NOBLEX DM43X7100

NOBLEX_DM43X7100_EMMC.zip

CONTENIDO:

1. Puntos de conexión - PinOut
2. Procedimiento de conexión
3. Diagrama - Imagenes

Contenido Oculto (para miembros Premium solamente)

Esta web requiere que estés registrado como usuario Premium para ver el contenido oculto.

Ver planes Premium

[FacundoRomano]

Nota técnica relacionada

En equipos basados en el chasis 7M32B se ha detectado una falla recurrente relacionada con el módulo WiFi, la cual puede provocar que el televisor permanezca con el LED de standby fijo, sin responder al control remoto ni al pulsador frontal.

En muchos casos, el equipo presenta:

• LED de standby fijo permanente.
• Tensiones principales presentes (12V / 24V).
• Bus primario correctamente cargado.
• Ausencia total de respuesta al intentar encender el TV.

Este comportamiento puede llevar a diagnósticos erróneos orientados a fuente de alimentación, mainboard o etapa primaria, cuando en realidad la falla puede encontrarse en el módulo WiFi.

Falla detectada

Se ha identificado como causa recurrente un cortocircuito interno en el módulo WiFi, generalmente asociado a capacitores SMD defectuosos sobre la línea de 3.3V (frecuentemente identificado como C168).

La caída o bloqueo de esta línea impide que el microprocesador complete correctamente la secuencia de arranque del sistema.

Verificación recomendada

• Verificar la presencia de 3.3V en los pines de alimentación del módulo WiFi.
• Comprobar si la línea de 3.3V se encuentra sobrecargada o en corto.
• Retirar temporalmente el módulo WiFi y verificar si el equipo logra iniciar normalmente.
• En caso de confirmarse la falla, localizar el componente defectuoso mediante inyección de tensión controlada y detección térmica.

Caso técnico relacionado:

ADMIRAL AD43E20 – No enciende, solo luz de standby fijo

Información técnica completa del chasis:

SKYWORTH - Chasis 7M32B - Información técnica y aportes relacionados

[FacundoRomano]

En este post se describe el procedimiento utilizado para reducir la corriente del sistema de retroiluminación LED (backlight) mediante ajustes sobre el circuito de control del driver LED.

La reducción de corriente permite disminuir el estrés térmico sobre las cadenas de LEDs, mejorar la estabilidad del sistema de iluminación y prolongar la vida útil del backlight.

Nota técnica relacionada

Este procedimiento está relacionado con equipos basados en el chasis 7M32B, el cual utiliza el controlador LED 0Z9902DGN para el manejo de las cadenas de retroiluminación.

En el siguiente tema se detalla el procedimiento aplicado para disminuir la corriente del backlight mediante modificaciones en el circuito de sensado del controlador LED:

SKYWORTH - Chasis 7M32B - Bajar Corriente a LEDs / Backlight

Para acceder a información técnica completa del chasis y otros aportes relacionados:

SKYWORTH - Chasis 7M32B - Información técnica y aportes relacionados

[catodico]

Hola gente, si alguien puede darme una mano y confirmarme si es correcto los pines de conexxion para leer esta emmc, ya que no hay forma que la pueda leer, es mas en la foto no se retira las resistencias para conectar yo hasta saque las dos resistencias, le puse 3,3v con fuente externa, puentie el cristal a masa, puse gnd del programador al gnd de la placa, pero no logro conectarme a la memoria . gracias

Hola, hoy justamente grabé un par de estas emmc.
1: Puentear el cristal.
2: Retirar las dos resistencias.
3: Retirar el LDO, y donde iba el pin nº2 conectar el vcc del rt809h
4: Enchufar la main.

Nota: No hace falta sacar el LDO, pero si querés hacerlo para tu mayor seguridad podes hacerlo.
Yo muchas veces para no sacar los LDO, conecto entre la salida del mismo y el vcc del RT809H un diodo Schottky, (obviamente con el ánodo hacia el rt809h) ya que muchas veces por su baja tensión de umbral ( 0,2 vol) esa pequeña caída de tensión no afecta al del circuito, y con esto evito algún posible retroceso de tensión hacia el vcc del rt809h, lo hago en casi todos los chasis, aunque ahora que me puse más práctico en el reballing del las emmc me resulta más rápido sacar la memoria, grabarla afuera en su zócalo y volverla a colocar, ya que el tiempo de grabado en zócalo es mucho menor que hacerlo por ISP, sumado al tiempo que lleva sacar y colocar todas las resistencias (Y con suerte de que no se te pierda alguna je!.) Luego despegar y volver a pegar el disipador del micro, hacer y deshacer el cableado, sacar corto del cristal etc

Pd: En mi caso tuve que sacar la memoria, grabarla y volverla a colocar, ya que por ISP no me funcionó, (que fue lo primero que hice, porque no me animaba a sacar la memoria (temía que el TV no prenda mas) así que como previamente había hecho un backup por ISP, me la jugué y usé el mismo para volver a grabar la memoria, pero esta vez en zócalo, y las dos placas salieron funcionando, luego me quedó la duda si el archivo que está acá funcionaba, y era solo que la emmc tenia algún pin de datos (D1-D7) desoldado,

[marinformatica]

Chicos consulto, alguno a logrado utilizar la consola CRT con esta placa, eh podido, establecer conexión, detectar dispositivos usb, pero no logro hacer backup de la memoria y mucho menos cargar desde usb.
Agradecería si alguien lo ah hecho ya

[Taller]

Comparto mi experiencia por algunas preguntas que se plantearon acá y agradezco cualquier recomendación porque todavia me sigue fallando.

La falla que realiza el TV es que enciende, queda en logo y luego de unos minutos se apaga a stand by.

Por UART da error
[ERROR] _get_new_map_format_from_env:548: get MI_KERNEL_POOL3_ADR fail

En consola CRT entras en debug con enter
Puse help , vi lista de comandos
Puse recovery dice que arregló 4 sectores y hace la misma falla...
Tecle usb start 2 para selecccionar el pendrive, luego emmcbin 2 y salve en pendrive los 2 boot + 1 bin que no terminaba mas (mas de 1 hora estuvo)
Calculo que con algun comando tambien se puede regrabar desde USB , pero no se bien la orden o archivo que habria que cargar.

MEMORIA THGBMJG6C1LBAIL
Cablee por ISP, saque resistencias en CLK CMD , regulador de 1.8v y ahi conecte VCC del programador y con fuente externa alimenté linea de 3,3V
Leyo Ok ni un solo error, tardo 1,5 horas en leer y 1 hora en grabar (cargue la EMMC de esta pagina del colega eduardo048 DM43X7100--EMMC_AUTO_ISP_141 )

Luego acomode todo y arrancó OKkk
Restablecí a modo fabrica y todo ok
Luego conecte cable de red, me apareció actualización disponible, la bajó, reinició, puso instalando y luego se apago...
Y ahora lo prendes muestra logo y se apaga al segundo. Volviendo a stand by

La verdad que no sé si ponerme a recablear por ISP de nuevo o desoldar la EMMC, regrabar y rebolear por las dudas de falsos contactos o tratar de reprogramar por UART.
Ya veo que hago todo de nuevo y al actualizar vuelve a fallar y es error de esa actualizacion.
Si alguien tiene algun informe tecnico para este modelo de NewSan o alguna info adicional para compartir, se agradece...

[wincomiguel]

Llegó el tv clavado en logo noblex sin llegar Android, cableo la emmc al rt809h, grabo la emmc con el archivo subido más arriba y el tv volvió a la vida pero conecta solo a algunas redes wifi la mayoría da error de contraseña y en las que conecta dice sin acceso a internet, restauró los ajustes de fabrica y es igual, conecte el cable de red y automáticamente salto que existía una nueva versión, le di actualizar y volvió igual, funciona todo pero no toma las contraseñas de redes que dan error o en las que conecta dice sin acceso a internet.. evidentemente no se debe de regrabar por completo el firm algo queda mal y no se que es,, un fin un clavo y perdida de tiempo total

[enritecnico]

buenas tardes , luego de cambiar todos los componentes de la fuente , afectados por una descarga, tanto primario y secundario , estaba por cambiar oz5311gn. y le puse el ncp1271 que es mas económico, con la siguiente reforma
pin 1 : se desvinculan todos los componentes periféricos de ese pin, y se pone una r a masa de 10k desde ese pin
pin 8: se desvinculan todos los componentes periféricos de ese pin y se pone una r de 1ok a los 300 volt desde ese pin
todo probado , no se olviden de probar la etapa de control, antes de probar el sector primario

[labortec]

Buenos días colegas !

Marca y modelo compatibles : Admiral AD43E20

[tektronix]

Buen día.
Me podrían compartir los puntos de conexión del RT.
Buscando en el manual encontré cmd y clk en esas resistencias marcadas.
Me faltaría D0 que parece no tener resistencias.
Gracias.
Ariel de Berazategui

[Martín]

Nota técnica relacionada

En equipos que utilizan paneles LCD con control mediante T-CON independiente, una falla frecuente asociada a desgarro de imagen, líneas inestables o distorsión parcial de video puede estar relacionada con problemas en las líneas de comunicación entre la placa T-CON y el panel display.

En algunos casos, el síntoma puede presentarse luego de una reparación no relacionada directamente con video (por ejemplo, reemplazo de backlight), generando diagnósticos erróneos sobre la T-CON o el panel LCD.

Síntomas asociados

• Desgarro o fragmentación de imagen.
• Distorsión parcial del video.
• Inestabilidad horizontal en pantalla.
• Imagen duplicada o sectores corruptos.
• Falla persistente aun verificando flex y tensiones principales de T-CON.

Verificación recomendada

• Verificar estado físico de flex y conectores entre T-CON y panel.
• Controlar tensiones principales generadas por la T-CON.
• Comprobar presencia de líneas de datos inestables hacia el panel.
• Realizar pruebas de aislamiento parcial sobre líneas específicas del flex para identificar sectores defectuosos del panel.

En el siguiente caso técnico se muestra una reparación aplicada sobre un televisor NOBLEX DM43X7100 utilizando panel SKYWORTH SDL430FY(LD0-F90) y T-CON 6870C-0801A, donde la falla fue corregida:

Caso técnico relacionado:

NOBLEX DM43X7100 - Desgarro en imagen (T-CON 6870C-0801A)

[Martín]

Nota técnica relacionada

En equipos basados en el chasis SKYWORTH 7M32B, una falla en las líneas de alimentación standby puede provocar síntomas como destello del LED piloto, intentos fallidos de arranque o ausencia total de encendido.

Antes de sospechar fallas relacionadas con firmware o memoria, se recomienda verificar el correcto funcionamiento de las tensiones standby generadas sobre la mainboard.

Caso técnico relacionado:

7M32B - Destella luz Stby - No Enciende

Información técnica completa del chasis:

SKYWORTH - Chasis 7M32B - Información técnica

[Fedeaudio]

Tengo 3 placas iguales encima del banco de trabajo, 2 que no encienden, queda led stby encendido fijo en rojo, y una que funciona bien pero no tiene audio hasta que haces un cambio de source, ahí vuelve a tener sonido. Les realicé las siguientes mediciones comparando con la que funciona bien:

Alimentando la linea de 12V con la fuente de lab en una placa que no enciende, el consumo es permanente de 135mA y, cada 16 segundos, éste baja hasta 90mA y vuelve a subir hasta 135mA repitiendo el ciclo indefinidamente. La otra placa que no enciende, también, sólo que a veces en vez de bajar el consumo, aumenta a 150mA cada 16 segundos siempre. Todas las sub fuentes permanecen encendidas, 1.8V EMMC, 1.5VRAM, 1.0V VCORE, 3.3V stby y la de 5V. Al parecer no se estaría pudiendo leer la EMMC.

La placa que enciende normal, tras alimentar la linea con 12V, aparece el consumo de 135mA y, un segundo después cae a 12V, suspendiendo la mayoría de las sub fuentes, dejando sólo alimentada la RAM con 1.5Vcc. Tanto 1.8V EMMC como VCORE 1.0Vcc quedan apagadas. La fuente de 5V también es apagada.

A la del problema de sonido le hice un reset y nada. Le actualicé el soft vía USB y sigue con la falla. Lo hace tanto por HDMI como por el sonido interno del smart, como por Netflix, por ejemplo.
