NOBLEX DJ32X5000

[Martín]

Este tema reúne la información técnica disponible del televisor NOBLEX DJ32X5000 comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: NOBLEX
Modelo: DJ32X5000
Chasis: MT5659
Matriz: HISENSE
Control Remoto: EN2H27 / EN2H27N

MainBoard + PowerBoard:

• RSAG7.820.8327 ← Ver más información
• RSAG7.820.9245 ← Ver más información
• RSAG7.820.9849 ← Ver más información

Manual de Usuario:

Manual_Usuario_DJ32X5000.pdf

Manual Service / Diagrama:
Descargar manual de servicio del equipo NOBLEX DJ32X5000

Panel Display:

• HISENSE JHD315N1H81 (CSOT ST315A05-8 CELL)
  1366×768 HD, 60Hz, LVDS (1 ch, 8-bit), LVDS-30P1C8B-015C, 12V/250mA
• HISENSE JHD315N1H31 (SAMSUNG LSC320AN10-H03 CELL)
  1366×768 HD, 60Hz, LVDS (1 ch, 8-bit), 12V/271mA

Modelo Equivalente:

• NOBLEX DJ32X5000
• PHILCO PLD32HS9A1
• SANYO LCE32SH9500
• SANSEI TDS2032HIA
• TEDGE TE32HS9
• ASHIMA AS32HD19A
• GOLDSTAR GO32HS9

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor NOBLEX DJ32X5000.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE

Descargar Firmware:

MT5659_N1800_HD-FHD_K0625.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del televisor NOBLEX DJ32X5000.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.

Subo datos de memoria EMMC de equipo NOBLEX DJ32X5000

MT5659AUHT_32HD_EMMC.zip <-- Link de Descarga!

[daniel283]

Subo diagrama

[Martín]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor NOBLEX DJ32X5000.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE

Descargar Firmware:

Link --> MT5659AUHT_HD-FHD_Upgrade.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

En este post se describe el procedimiento para modificar la marca o el logo de inicio del televisor NOBLEX DJ32X5000.
Este ajuste se utiliza luego del reemplazo de la mainboard, reinstalación de firmware o correcciones de configuración visual del sistema.

Cambio de Marca o Logo:

En algunos casos es necesario cambiar el LOGO del equipo.
Esto puede ocurrir luego de realizar el cambio de una placa main, reinstalar el firmware o reemplazar datos de memoria.
Para cambiar el LOGO del equipo seguir los siguientes pasos:

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

En este post se describe el procedimiento para reducir la corriente del backlight en el televisor NOBLEX DJ32X5000, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.

Bajar Corriente a LEDs / Backlight

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

Control remoto modelo EN2H27 correspondiente al Televisor NOBLEX DJ32X5000.
Permite el acceso a funciones de usuario, menú service y procedimientos técnicos del equipo.

[Martín]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo NOBLEX DJ32X5000.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Menu de Servicio o Menu de Fabrica:

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor. Acceder a este menú sólo si está calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio / Modo Fábrica:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para realizar un restablecimiento a valores de fábrica del televisor NOBLEX DJ32X5000.
El reset permite borrar configuraciones incorrectas, solucionar fallas de software y devolver el televisor a su estado original de funcionamiento.

Cómo restablecer la configuración de fábrica del dispositivo.

Realizar un RESET es una manera de formatear o resetear un dispositivo y eliminar todos sus datos.
Es lo mismo, restaurar o restablecer todos sus datos de fábrica.
El equipo queda como salió de su caja en el momento de comprarlo.

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Nota técnica relacionada

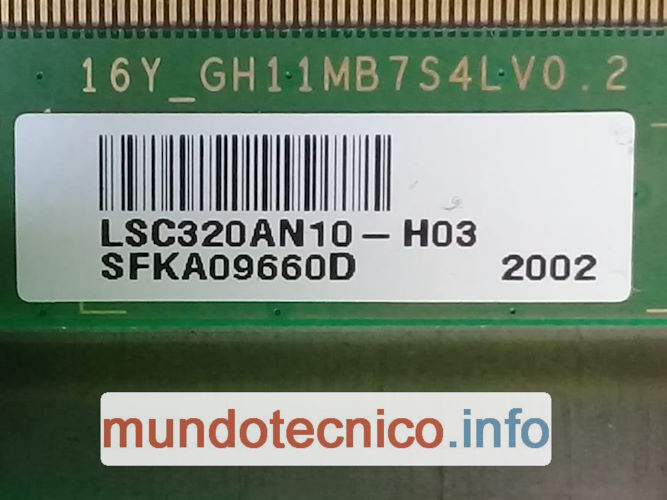

En este modelo se ha reportado una falla recurrente donde el televisor enciende el backlight pero no muestra imagen. En la mayoría de los casos, la fuente y la mainboard funcionan correctamente, y el problema se localiza en el panel, específicamente en la T-CON integrada al display.

La ausencia de tensiones internas del panel (VGH, VGL, AVDD, VONE) provoca que no haya imagen, aun con retroiluminación activa. En experiencias reales de taller, se logró recuperar imagen mediante la modificación selectiva de pistas de control del panel (CKV / CKV1 u otras equivalentes), liberando la protección interna.

Esta solución es de carácter técnico y puede presentar compromisos visuales leves, siendo aplicable cuando no es viable el reemplazo del panel.

Ver procedimiento completo:

NOBLEX DJ32X5000 – Sin imagen, con backlight – Solucionado
