PHILCO PLD3225HT

[Martín]

Este tema reúne la información técnica disponible del televisor PHILCO PLD3225HT comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: PHILCO
Modelo: PLD3225HT
Chasis: 6M83B
Matriz: SKYWORTH

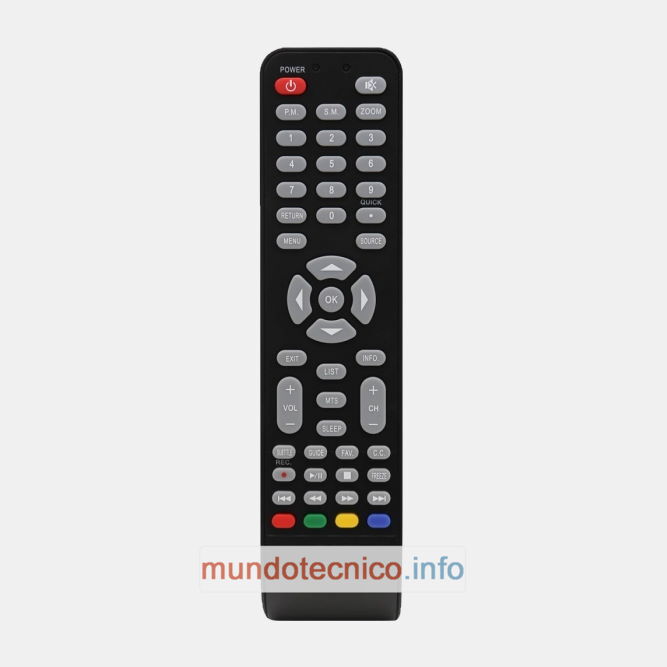

Control Remoto: HS-2009J-00 / RM-C2088 / LCD-486
MainBoard: 5800-A6M83B-0P00 ← Ver más información
PowerBoard: 5800-L3L027-W000 (168P-L3L027-K0) ← Ver más información

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio / Modo Fábrica:

• Encienda el TV.
• Seleccionar modo CATV.
• Presionar SOURCE
• Ingresar en secuencia 3 1 9 5.
• Factory/Service OSD Menus
• Para salir pulsar "power off"

Manual de Usuario:
Descargar manual de usuario del equipo PHILCO PLD3225HT

Manual Service / Diagrama:
Descargar manual de servicio del equipo PHILCO PLD3225HT

Panel Display:

• SKYWORTH SEL320HY(CD0-B00) - CSOT ST3151A05-8 Ver.2.1
  1366×768, HD, 60Hz, LVDS (1 ch, 8-bit), 12V/0.25A, LVDS-30P1C8B-015C
• SKYWORTH SEL320HY(CD0-B01) - CSOT ST3151A05-8
  1366×768, HD, 60Hz, LVDS (1 ch, 8-bit), 12V/0.25A, LVDS-30P1C8B-015C
• SKYWORTH SEL320HY(LD0-B00) - LGD LCD320DXJ-SFE1 (T-CON 6870C-0442B)
  1366×768, HD, 60Hz, LVDS (1 ch, 8-bit), 12V/0.33A, LVDS-30P1C8B-015C

Modelo Equivalente:

• NOBLEX 32LD874HT
• SANYO LCE32XH15
• JVC LT32DA360
• PHILCO PLD3225HT
• SANSEI TDS1532HT
• ILO LDH32ILO4
• TONOMAC TO-3216-HD

*PIONEER PLE32HRN3







Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor PHILCO PLD3225HT.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE

1. Descargar el FIRMWARE
Obtendrá un archivo comprimido con extensión .zip.

6M83B_32HD_Display_CSOT_ST3151A05-8.zip <-- Link de Descarga!
6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip <-- Link de Descarga!

Nota: Para realizar descargas en el foro hay que ser usuario premium:
Link --> Acceder a una cuenta Premium

2. Descomprimir el archivo.
Descomprima el archivo descargado en el paso 1.
Obtendrá un archivo con nombre “MstarUpgrade.bin”.

3. Copiar archivo en un pendrive.
Copie el archivo descomprimido “MstarUpgrade.bin” en un pendrive.

4. Insertar pendrive.
Inserte el pendrive en alguno de los puertos USB del TV.

5. Instalación.
Utilice el control remoto para acceder a Configuración -> Actualización de software (USB)
Luego, confirme la actualización y espere unos minutos hasta que finalice la misma.



Espere algunos minutos hasta que finalice la instalación.
Finalizado el procedimiento el TV LED se reiniciará.

6. Reinicio.
Ingresar al menú de service con la siguiente secuencia.
- TV encendido en Modo CATV.
- Presionar SOURCE.
- Luego secuencia 3 1 9 5.
- Seleccionar SYSTEM SETTING --> Restore Factory Default --> OK.
- Luego el TV LED se reiniciará.

[Martín]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor PHILCO PLD3225HT.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE

Descargar el FIRMWARE
Obtendrá un archivo comprimido con extensión .zip.

6M83B_32HD_Display_CSOT_ST3151A05-8.zip <-- Link de Descarga!
6M83B_32HD_Display_LGD_LCD320DXJ-SFE1.zip <-- Link de Descarga!

Nota: Para realizar descargas en el foro hay que ser usuario premium:
Link --> Acceder a una cuenta Premium

PROCEDIMIENTO DE INSTALACION:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

Publico situación al reemplazar placa main. El caso esta centrado en el modelo PHILCO PLD2415HT, pero es equivalente al modelo NOBLEX 24LD873HT.

Me llego al taller un TV PHILCO PLD2415HT el cual le habia "caido" un rayo. Después de reparar la fuente me encuentro con la placa main "muerta". El micro calienta mucho y no tengo otra forma de repararlo sin cambiar la placa completa.



Buscando en el deposito no encuentro main para el modelo PHILCO PLD2415HT o sus equivalentes de 24". Por suerte tengo una placa main de un TV de 32" PLD3225HT.
Al probarla el TV enciende pero con la imagen defectuosa. Me lo esperaba ya que no utilizan el mismo panel y ademas la imagen esta invertida.



Para solucionarlo tenía dos alternativas:

• 1. Sacar la memoria NAND de la placa "vieja" y ponerla en la placa "nueva", asi los datos de configuración y firmware se trasladan a la placa que si me funciona. Pero no estaba seguro que la memoria este funcionando bien.
  2.Como segunda opción podia intentar instalar el firmware del modelo PLD2415HT en la placa nueva. La imagen estaba defectuaosa pero me permitia ver para ingresar al menu.

Mi opción fue la 2. Instalar el firmware y trasformar la placa de 32" a un modelo de 24".
Descargue el firmware y segui los pasos de instalación.
(Ver informe instalacion de firmware).
Al finalizar la instalación el TV se apago y al encender la imagen estaba perfecta.
El TV quedo solucionado.

Conclusión:
Se puede trasformar la placa main a cualquier modelo de 24" o 32" re-instalando el firmware del modelo que necesitamos obtener.
Modelos de 24": NOBLEX 24LD873HT / PHILCO PLD2415HT / SANYO LCE24XH15 / ILO LDH24ILO4
Modelos de 32": NOBLEX 32LD874HT / PHILCO PLD3225HT / SANYO LCE32XH15 / ILO LDH32ILO4 / JVC LT32DA360 / PIONEER PLE32HRN3
