MS648E1-LA / MS68E-LA (40-6488K1-MAC2HG)

[Martín]

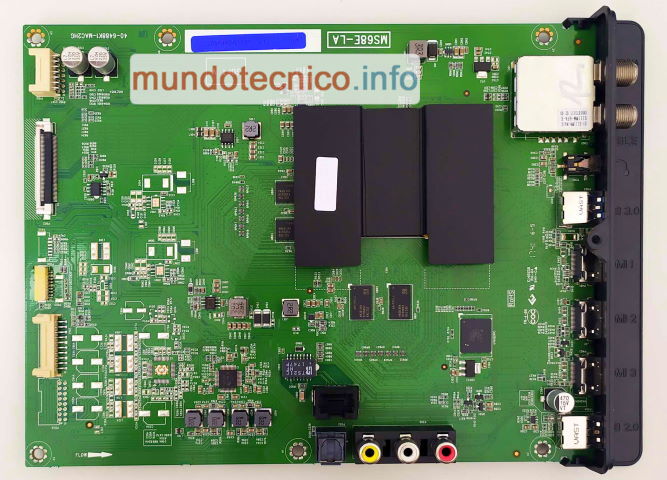

Este tema reúne la información técnica disponible del mainboard TCL MS648E1-LA / MS68E-LA (40-6488K1-MAC2HG).
Incluye datos de identificación, manual service y diagramas, procedimientos técnicos (modo servicio, firmware, reset), pinout y memoria, mediciones eléctricas y fallas típicas reportadas por técnicos.




Información Técnica - Main Board

Empresa: TCL
Modelo: MS648E1-LA
PCB: 40-6488K1-MAC2HG

Diagrama:

40-6488K1-MAC2HG.pdf

Manual Service:

Service_Manual_MS68E1-LA.pdf

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP

[Martín]

Activar modo Warm Up

Nota: El modo Warm Up es utilizado para chequear visualmente los pixeles del panel como también para una prueba de vida.
Consiste en la reproducción de colores plenos en el panel por tiempos determinados.

1- Encender el TV.
2- Presionar del Control Remoto la tecla “MENU”.
3- Presionar “OK” sobre Imagen.
4- Situar el cursor sobre Contraste y presionar las teclas numéricas consecutivamente 1, 9, 5, 0.
5- En el instante, se abrirá el menú de Service.

Nota: Para conservar el menú de Service, se recomienda activar “Factory Hotkey” desde el mismo menú.

6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción “ACT”
10- Presionar la flecha “Abajo” y en la opción “WARM UP” dejar la opción “ACT”.
11- La pantalla comenzara a mostrar colores en el panel.


Desctivar modo Warm Up.

1- Encender el TV.
2- Si el panel muestras colores cambiantes de manera intermitente y un cartel en el vértice izquierdo inferior entonces el modo Warm Up está activado.
Nota: Solo desde el teclado del TV se puede deshabilitar el modo WARM UP.
3- Presionar la tecla “POWER ON/MENU” desde el teclado del TV.
4- El TV queda con el Factory Hotkey encendido.
Ver instructivo “Como desactivar el modo service / Factory Hotkey”.

[FacundoRomano]

Control remoto modelo RC3100L18 correspondiente al Chasis MS68E-LA (40-6488K1-MAC2HG).
Permite el acceso a funciones de usuario, menú service y procedimientos técnicos del equipo.

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo MS68E-LA (40-6488K1-MAC2HG).
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Ingresar Modo Service

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para desactivar el modo servicio, deshabilitar la función Factory Hotkey y salir del denominado “Modo M” en el chasis MS68E-LA (40-6488K1-MAC2HG).
Este ajuste se utiliza durante tareas de reparación cuando el equipo queda bloqueado en modo fábrica luego de una intervención técnica.

Desactivar modo service

1- Encender el TV.
2- Verificar que se vea el cartel en la parte inferior izquierda de la pantalla.
Si esta activado, debe de mostrarse intermitente en el vértice inferior izquierdo.
Sino el modo service ya esta desactivado.
3- Presione la tecla “RETURN”.
4- En el instante, se abrirá el menú de Service.
5- Presionar la flecha “Derecha”.
6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción de “Factory Hotkey” en “DES”.
10- Presionar “EXIT” para salir.

[FacundoRomano]

En este post se describe el procedimiento de actualización de firmware mediante USB para el chasis MS68E-LA (40-6488K1-MAC2HG).
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Instructivo para instalar Firmware

Firmware:
- Descargar el firmware en el siguiente link:

S68AT01-V086.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el chasis MS68E-LA (40-6488K1-MAC2HG).
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

Instructivo para instalar Firmware

Firmware:
- Descargar el firmware en el siguiente link:

Update.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del chasis MS68E-LA (40-6488K1-MAC2HG).
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.

Subo datos de memoria EMMC.

EMMC_MS648E1.zip

Conexión para lectura y escritura de memoria EMMC con programador RT809H

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Configuración de placas main.

¿Qué es el Project ID?
Es un parámetro (número de 3 dígitos) que se configura en la TV y que define la marca y el panel con el que funcionará el Firmware instalado.

¿De qué depende el Project ID?
Depende del modelo del TV y el panel que posee.

Las placas main puede ser configuradas entre sí. Esto quiere decir que una placa de 55" puede ser "seteada" con los parámetros de panel (PROJECT ID) de un modelo 65" y de esta manera servir como reemplazo. También puede solucionar el problema al adquirir una placa como repuesto y al colocarla la imagen se ve "invertida" o fuera de escala, esto demuestra una configuración incorrecta. Para esto hay que conocer el PROJECT ID de cada modelo. Si colocamos un "seteo" incorrectamente podemos quedar sin imagen!

Información en el foro:
En la descripción general de cada modelo, donde esta la información de placa main, fuente, control, etc., se detalla el PROJECT ID.

Instructivo:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[ekuir]

hola grave los datos de la emmc pero el tv queda en stanbay no enciende al pareser los datos estan malos
