NOBLEX DJ55X6500

Mensaje por Martín »

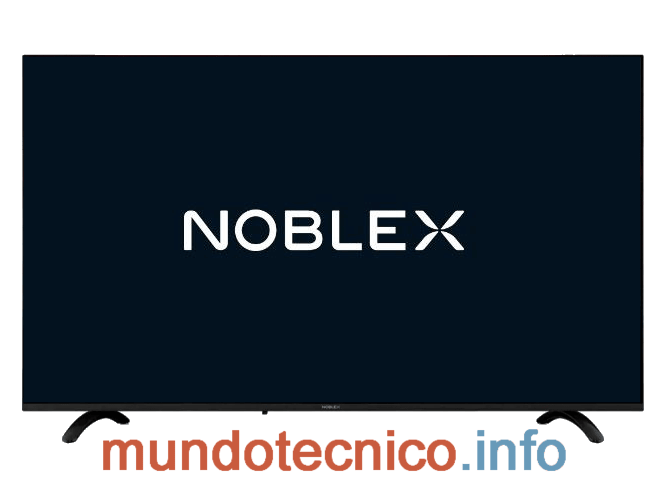

Imagen

Información Técnica:

Empresa: NOBLEX
Modelo: DJ55X6500
Chasis: HI3751V551
Matriz: HISENSE
Control Remoto: EN2BC27
Wifi: W2NM2510
MainBoard: RSAG7.820.9613 <-- Link más información!
PowerBoard: RSAG7.820.8891 <-- Link más información!
PowerBoard: RSAG7.820.9629 <-- Link más información!

Manual de Usuario:
Manual_Usuario_DJ55X6500.pdf
Manual Service:
Manual_Service_DJ55X6500 <-- Link de Descarga!

Panel Display:
HISENSE JHD550N1U71 (BOE HV550QUB-H84 CELL)
3840×2160, UHD, 120Hz, V-by-One 8 lane, 12V/333mA

Modelo Equivalente:
NOBLEX DJ55X6500
PHILCO PLD55US9A1
SANSEI TDS2055UIA
GOLDSTAR GO55US9
SANYO LCE55SU9550

Imagen

Imagen
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Para poder ver archivos adjuntos hay que ser usuario Premium.

** Acceder a una cuenta premium **
marchelotv
Experto
Mensajes: 153
Registrado: 03 Mar 2016, 12:13

Re: NOBLEX DJ55X6500

Mensaje por marchelotv »

gracias Martir por responder, te paso los datos.
panel JHD550N1U71/SO/FM
JL10009646641194KM40845

Tcon HV550QUB-H84 2019Y 44-9 7715250 Yg8M0351
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Para poder ver archivos adjuntos hay que ser usuario Premium.

** Acceder a una cuenta premium **
marchelotv
Experto
Mensajes: 153
Registrado: 03 Mar 2016, 12:13

Re: NOBLEX DJ55X6500

Mensaje por marchelotv »

agrego imagen de la fuente para quien no la tiene
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Para poder ver archivos adjuntos hay que ser usuario Premium.

** Acceder a una cuenta premium **
ezerm1979
Principiante
Mensajes: 9
Registrado: 18 Feb 2016, 16:46

Re: NOBLEX DJ55X6500

Mensaje por ezerm1979 »

marchelotv escribió: 20 Oct 2021, 11:45 buen día, tengo este NOBLEX DJ55X6500 que enciende un instante, aparece el logo y queda sin imagen con el back ligh encendido, alguien tiene alguna sugerencia?
quisiera probar col el firmware pero no lo tengo
Hola Marchelotv.... tengo este tv en la mesa de reparacion y sabes que no tengo imagen pero si backlight... en la t-con no tengo presente ni vgl ni vgh, despues el resto de tensiones estan. pero me desconcierta porque si la desconecto del panel, me desaparace la tension de 17.6 que tengo en avdd. Si tendrias algun tip por donde seguir porque me desconcierta...
tenes por casualidad el datashet de la t-con. Saludos
q25989
Experto
Mensajes: 993
Registrado: 13 Jun 2015, 10:05

Re: NOBLEX DJ55X6500

Mensaje por q25989 »

Probaste d desconectar de a un lado del panel a la vez?
Avatar de Usuario
Martín
Tecnico Calificado
Mensajes: 9918
Registrado: 02 Feb 2015, 14:07
Ubicación: Argentina
Contactar:

Re: NOBLEX DJ55X6500

Mensaje por Martín »

marchelotv escribió: 20 Oct 2021, 13:06 gracias Martir por responder, te paso los datos.
panel JHD550N1U71/SO/FM
JL10009646641194KM40845

Tcon HV550QUB-H84 2019Y 44-9 7715250 Yg8M0351
Muchas gracias por la informacion!!
porte856
Principiante
Mensajes: 21
Registrado: 27 May 2015, 11:47
Ubicación: Leones Córdoba

Re: NOBLEX DJ55X6500

Mensaje por porte856 »

ezerm1979 escribió: 20 Oct 2021, 20:19
marchelotv escribió: 20 Oct 2021, 11:45 buen día, tengo este NOBLEX DJ55X6500 que enciende un instante, aparece el logo y queda sin imagen con el back ligh encendido, alguien tiene alguna sugerencia?
quisiera probar col el firmware pero no lo tengo
Hola Marchelotv.... tengo este tv en la mesa de reparacion y sabes que no tengo imagen pero si backlight... en la t-con no tengo presente ni vgl ni vgh, despues el resto de tensiones estan. pero me desconcierta porque si la desconecto del panel, me desaparace la tension de 17.6 que tengo en avdd. Si tendrias algun tip por donde seguir porque me desconcierta...
tenes por casualidad el datashet de la t-con. Saludos
lo pudiste solucionar, tengo el mismo problema
ezerm1979
Principiante
Mensajes: 9
Registrado: 18 Feb 2016, 16:46

Re: NOBLEX DJ55X6500

Mensaje por ezerm1979 »

porte856 escribió: 06 Dic 2021, 10:18
ezerm1979 escribió: 20 Oct 2021, 20:19
marchelotv escribió: 20 Oct 2021, 11:45 buen día, tengo este NOBLEX DJ55X6500 que enciende un instante, aparece el logo y queda sin imagen con el back ligh encendido, alguien tiene alguna sugerencia?
quisiera probar col el firmware pero no lo tengo
Hola Marchelotv.... tengo este tv en la mesa de reparacion y sabes que no tengo imagen pero si backlight... en la t-con no tengo presente ni vgl ni vgh, despues el resto de tensiones estan. pero me desconcierta porque si la desconecto del panel, me desaparace la tension de 17.6 que tengo en avdd. Si tendrias algun tip por donde seguir porque me desconcierta...
tenes por casualidad el datashet de la t-con. Saludos
lo pudiste solucionar, tengo el mismo problema
Hola porte856 sigue igual... voy a inyectarle vgh y vgl con otra t-con y ver si tengo algo de imagen... Luego comentare.
ezerm1979
Principiante
Mensajes: 9
Registrado: 18 Feb 2016, 16:46

Re: NOBLEX DJ55X6500

Mensaje por ezerm1979 »

Ovnidario escribió: 09 Dic 2021, 12:48 hola alguien tiene el firmware de este tele , no me sale de standbye
Hola Ovnidario... tengo la placa pero no tengo para descargar el firmware. si consigo un programador con gusto te lo paso. Saludos
Ovnidario
Principiante
Mensajes: 14
Registrado: 18 Jul 2016, 19:39

Re: NOBLEX DJ55X6500

Mensaje por Ovnidario »

tenia el micro en corto , estoy en busca de la main
ezerm1979
Principiante
Mensajes: 9
Registrado: 18 Feb 2016, 16:46

Re: NOBLEX DJ55X6500

Mensaje por ezerm1979 »

q25989 escribió: 21 Oct 2021, 15:55 Probaste d desconectar de a un lado del panel a la vez?
Hola estimado. si probe pero el problema esta en la t-con. estoy buscando reemplazo. gracias
norte electronica
Principiante
Mensajes: 3
Registrado: 06 Feb 2018, 18:36

Re: NOBLEX DJ55X6500

Mensaje por norte electronica »

buenas , comento mi experiencia respecto a este problema arranca con audio sin video no están tensiones vhg vgl. esta placa t_com tiene sistema de protección al no tener consumo del display entra en protección. esta placa t-com podes anular la protección y aparecen la tensiones. al no tener consumo el display por la línea i2c envía información a la placa main y esta corta las señales lvds. En síntesis el problema es el panel.
aleseba99
Principiante
Mensajes: 4
Registrado: 25 Feb 2020, 19:47

Re: NOBLEX DJ55X6500

Mensaje por aleseba99 »

Alguien supo solucionar o diagnosticar que es lo que produce que encienda pero no largue video? en caso de solución cual fue el procedimiento? encima en posible remplazos de main o t-con no se consiguen en el mercado ARG
electro-n
Principiante
Mensajes: 5
Registrado: 02 Mar 2016, 11:31

Re: NOBLEX DJ55X6500

Mensaje por electro-n »

Se me presento un tv con la misma falla y pude levantarlo gracias a esas casualidades de la vida que uno ve lo que nunca revisaría. Tapándolo dando el micro por muerto a simple ojo note que tenía algo extraño en uno de sus USB. Anterior a eso había echo la prueba de temperatura al micro y volaba así que daba por muerta la main, pero la black ligth encendía... Levanté el USB que se veía raro y la placa levanto. Resultó tener dentro una patita cruzada entre dos pines de un cable que el cliente había conectado para cargar su celular.
FacundoRomano
Moderador
Mensajes: 1875
Registrado: 02 Abr 2022, 15:40

[Control Remoto] NOBLEX DJ55X6500

Mensaje por FacundoRomano »

Imagen
FacundoRomano
Moderador
Mensajes: 1875
Registrado: 02 Abr 2022, 15:40

[Menu Service / Modo Servicio / Modo Fábrica] NOBLEX DJ55X6500

Mensaje por FacundoRomano »

Menu de Servicio o Menu de Fabrica:

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor. Acceder a este menú sólo si está calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio / Modo Fábrica:
Contenido Oculto
Esta web requiere que este registrado e identificado para ver el contenido oculto.
FacundoRomano
Moderador
Mensajes: 1875
Registrado: 02 Abr 2022, 15:40

[RESET / Restaurar a Valores de Fábrica] NOBLEX DJ55X6500

Mensaje por FacundoRomano »

Cómo restablecer la configuración de fábrica del dispositivo.

Realizar un RESET es una manera de formatear o resetear un dispositivo y eliminar todos sus datos.
Es lo mismo, restaurar o restablecer todos sus datos de fábrica.
El equipo queda como salió de su caja en el momento de comprarlo.

PROCEDIMIENTO:
Contenido Oculto
Esta web requiere que este registrado e identificado para ver el contenido oculto.
FacundoRomano
Moderador
Mensajes: 1875
Registrado: 02 Abr 2022, 15:40

[Modificar Marca o Logo] NOBLEX DJ55X6500

Mensaje por FacundoRomano »

Cambio de Marca o Logo:

En algunos casos es necesario cambiar el LOGO del equipo.
Esto puede ocurrir luego de realizar el cambio de una placa main, reinstalar el firmware o reemplazar datos de memoria.
Para cambiar el LOGO del equipo seguir los siguientes pasos:

PROCEDIMIENTO:
Contenido Oculto
Esta web requiere que este registrado e identificado para ver el contenido oculto.
FacundoRomano
Moderador
Mensajes: 1875
Registrado: 02 Abr 2022, 15:40

[Actualización de Firmware] NOBLEX DJ55X6500

Mensaje por FacundoRomano »

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE

Descargar Firmware:
Obtendrá un archivo comprimido con extensión .zip.

HI3751V551_N1810UW_UHD_K0731.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO:
Contenido Oculto
Esta web requiere que este registrado e identificado para ver el contenido oculto.
FacundoRomano
Moderador
Mensajes: 1875
Registrado: 02 Abr 2022, 15:40

[Firmware] NOBLEX DJ55X6500: Instalación Forzada!!

Mensaje por FacundoRomano »

INSTRUCTIVO DE INSTALACIÓN FORZADA DE FIRMWARE

Descargar Firmware:

HSN1810UW_UHD_Upgrade.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO:
Contenido Oculto
Esta web requiere que este registrado e identificado para ver el contenido oculto.
electronperdido
Principiante
Mensajes: 4
Registrado: 17 Oct 2015, 19:48

Re: NOBLEX DJ55X6500

Mensaje por electronperdido »

¿Alguien pudo solucionar el tema de las tenciones vgl, en resumen la falla de ausencia de imagen con el backliht encendido?
Tengo el mismo síntoma y no consigo solucionarlo o al menos un diagnóstico correcto, ya que conseguir la main o la tarjeta T-com es dificultoso y oneroso, también, sería bueno si al menos alguien conoce como desconectar la protección de la T-com., explique el procedimiento a ver si podemos salir del entuerto
nano878
Principiante
Mensajes: 17
Registrado: 12 Nov 2015, 18:41

Re: NOBLEX DJ55X6500

Mensaje por nano878 »

Buenas, se confirmo que el problema de que enciende sin imagen es el panel? Las tensiones que tengo en VHG: 0.096 y en VGL_15 y _8 es de 0.336
[email protected]
Principiante
Mensajes: 19
Registrado: 21 May 2019, 22:10

Re: NOBLEX DJ55X6500

Mensaje por [email protected] »

Colega encontraste algún dato ? Nadie pone nada che jaja... uno puso ahí que eliminando la protección salen las tensiones..muy lindo pero no puso como... y así... otro colega me dijo que el reemplazó la tcom y lo solucionó, pero el tema es que no hay..
Aletech
Principiante
Mensajes: 3
Registrado: 17 Mar 2019, 22:54

Re: NOBLEX DJ55X6500

Mensaje por Aletech »

Hola buen día colegas les dejo un aporte para este modelo donde el TV enciende el backlight pero sin video ,sin tensión de VGA y VGL .. controlar estado del TR301(suele fallar entre b-c) este habilita las tensiones del conversor CD/CD U301 (RT6914).El TR301 es disparado por el pin 21 del U301. De no ser ese el problema, controlar El U301 aplicando tensión en el F301 en forma creciente desde 3v hasta llegar aprox entre 7,5v y 7,9 a mismo tiempo.que se mide la tensión en la base del TR301. cuando la tensión aplicada,, alcance un valor de 7,6V o un poco más debería haber 0,6v en la base del tr301 en condicion de disparo. Esto debiera generar algo de tensión en VGL y VGH.. sino genera en alguno entonces tiene fallas en alguno de sus circuitos internos..
NodoElectronica
Principiante
Mensajes: 1
Registrado: 26 Ago 2019, 08:31

Re: NOBLEX DJ55X6500

Mensaje por NodoElectronica »

Aletech escribió: 23 May 2023, 12:05 Hola buen día colegas les dejo un aporte para este modelo donde el TV enciende el backlight pero sin video ,sin tensión de VGA y VGL .. controlar estado del TR301(suele fallar entre b-c) este habilita las tensiones del conversor CD/CD U301 (RT6914).El TR301 es disparado por el pin 21 del U301. De no ser ese el problema, controlar El U301 aplicando tensión en el F301 en forma creciente desde 3v hasta llegar aprox entre 7,5v y 7,9 a mismo tiempo.que se mide la tensión en la base del TR301. cuando la tensión aplicada,, alcance un valor de 7,6V o un poco más debería haber 0,6v en la base del tr301 en condicion de disparo. Esto debiera generar algo de tensión en VGL y VGH.. sino genera en alguno entonces tiene fallas en alguno de sus circuitos internos..
Gracias por la información, coloque un pnp bipolar en lugar del tr301 y arrancó la imagen..
charlyx21
Principiante
Mensajes: 8
Registrado: 15 Dic 2015, 11:23

Re: NOBLEX DJ55X6500

Mensaje por charlyx21 »

Hola colega si es tan amable me podría decir que matricula coloco en reemplazo de TR301, desde ya muchas Gracias.
Matiasyuyuy25
Principiante
Mensajes: 1
Registrado: 07 Nov 2023, 15:35

Re: NOBLEX DJ55X6500

Mensaje por Matiasyuyuy25 »

Buenas colegas tengo en mi banco de trabajo el TV antes mencionado con la misma falla, alguien mencionó que cambió el tr 301 y el panel levanto imagen, podrían decirme cuál es la numeración del reemplazo de dicho componente?, Ya que no he podido dar solución a este panel, desde ya muchas gracias por su tiempo y buena voluntad, los saludo atentamente.
Cuaito57
Aprendiz
Mensajes: 26
Registrado: 16 Dic 2019, 14:46

Re: NOBLEX DJ55X6500

Mensaje por Cuaito57 »

bajar tensión leds : retirar resistencia R927 y/o R929 de 3,6homs depende la necesidad, yo tuve que sacar las dos para tener 120 v espero sirva lo subí porque no vi el tema en este modelo
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Para poder ver archivos adjuntos hay que ser usuario Premium.

** Acceder a una cuenta premium **
laureano1983
Principiante
Mensajes: 19
Registrado: 19 Ene 2016, 18:49

Re: NOBLEX DJ55X6500

Mensaje por laureano1983 »

buen dia! alguien puede indicar cual es el reemplazo del TR301, el codigo q tiene el transistor es C4W, pero no encuentro ninguna informacion.- muchas gracias
laureano1983
Principiante
Mensajes: 19
Registrado: 19 Ene 2016, 18:49

Re: NOBLEX DJ55X6500

Mensaje por laureano1983 »

En el lugar del TR301 coloque un transistor NPN (100V 5A) 2SD2059.-
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Para poder ver archivos adjuntos hay que ser usuario Premium.

** Acceder a una cuenta premium **
tiagofrisanco
Principiante
Mensajes: 1
Registrado: 08 Sep 2023, 13:12

Re: NOBLEX DJ55X6500

Mensaje por tiagofrisanco »

Hola quiero hacer una consulta quien me pueda desir que voltaje lleva vgh y vgl porque en la que estoy arreglando tiene 35v y -7 y no se si están bien
