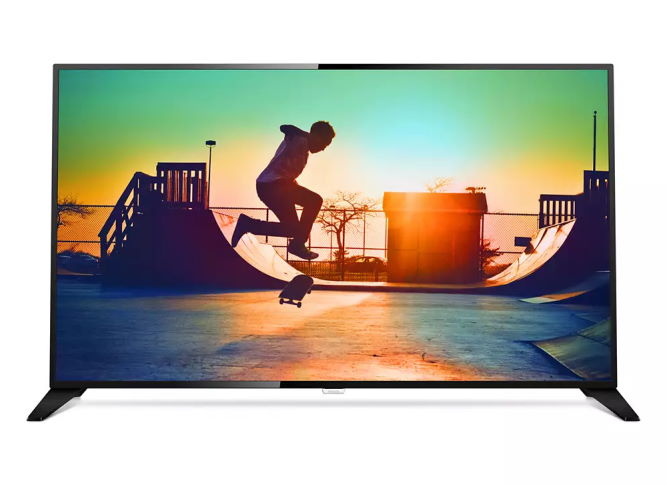

PHILIPS 65PUG6801/77

[Martín]

Este tema reúne la información técnica disponible del televisor PHILIPS 65PUG6801/77 comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: PHILIPS
Modelo: 65PUG6801/77
Chasis: QM15.1L-LA
MainBoard: 715G7161 ← Ver más información
PowerBoard: 715G6887 ← Ver más información

Manual Service / Diagrama:
Descargar manual de servicio del equipo PHILIPS 65PUG6801/77

Panel Display: Pendiente







Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo PHILIPS 65PUG6801/77.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Menu de Servicio o Menu de Fabrica:

Cambiar la configuración en el menú de servicio, sin entender el funcionamiento, puede causar daños permanentes en su televisor. Acceder a este menú sólo si está calificado y capacitado para hacer trabajos de reparación de televisores.

PROCEDIMIENTO:

• Cómo activar el Modo de Fábrica.
• Modo de Servicio al Cliente (CSM).
• Modo de Alineación de Servicio (SAM).

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Procedimiento para cambiar el código de panel (Set Option Code)

El código de panel es un parámetro importante que identifica el tipo de pantalla instalada en el televisor. Si el panel se reemplaza, es necesario ajustar el código correcto para garantizar su funcionamiento adecuado.

Procedimiento para cambiar el código de panel (Set Option Code):

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor PHILIPS 65PUG6801/77.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Procedimiento de Instalación de Firmware.

Requisitos previos.
Para actualizar el software del televisor se requiere:

• Una memoria USB (formateada en FAT, de preferencia vacía).
• Archivo de actualización de Firmware (autorun.upg).

Comprobar la versión de software actual.

• Pulsar SETTINGS (Engranaje en Control remoto)
• Todos los Ajustes > Actualizar Software > Información del software actual.
• Anotar el número de versión del software.

Descargar el Firmware.
Descargar el archivo en el siguiente link:

TPM156L_005.255.041.112.zip <-- Link de Descarga!

Precaución: No instale una versión de software anterior a la versión actual instalada en su producto.

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

PROCEDIMIENTO:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Sistema de Diagnóstico / Códigos de Error


Introducción

Los televisores cuentan con un sistema de diagnóstico interno que detecta y almacena fallos mediante códigos de error (Error Codes).
Estos códigos permiten a los técnicos identificar rápidamente fallos en el hardware o software del televisor, facilitando la reparación y el mantenimiento.


El sistema de errores puede visualizarse de dos maneras:

1. Menú de Servicio (SAM/CSM): Para televisores con imagen funcional.
2. Secuencia de parpadeo LED (Blinking LED Procedure): Para televisores sin imagen.

Estructura del Buffer de Errores

El buffer de errores almacena los últimos cinco códigos de error detectados. Los errores se registran de izquierda a derecha:

• Si ocurre un nuevo error diferente, se añade a la izquierda y los demás se desplazan una posición a la derecha.
• Si el error ya está registrado, no se duplica.

Ejemplos de buffer de errores en pantalla (SAM/CSM):

ERROR: 000 000 000 000 000 → Sin errores detectados
ERROR: 013 000 000 000 000 → Último error detectado: Código 13
ERROR: 034 013 000 000 000 → Error 13 detectado primero, error 34 más reciente

Si la TV no muestra imagen, los errores pueden leerse mediante el parpadeo del LED.


PROCEDIMIENTO para Leer los Códigos de Error

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[lamica]

Subo el diagrama de la PowerBoard de este aparato.

Saludos.
