Información Técnica - Power Board
Empresa: HISENSE
Modelo: HLL-2642WM
Codigo: RSAG7.820.6328
Input: 100Vac-240Vac 50HZ/60HZ
Output: 12V/2A; 16V/1A; 250V/130mA
Diagrama: Lista de Componentes:
RSAG7.820.6328
RSAG7.820.6328
Información Técnica - Power Board
Empresa: HISENSE
Modelo: HLL-2642WM
Codigo: RSAG7.820.6328
Input: 100Vac-240Vac 50HZ/60HZ
Output: 12V/2A; 16V/1A; 250V/130mA
Diagrama: Lista de Componentes:
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje. Acceda a una cuenta Premium para desbloquear este contenido.
Recursos técnicos
- Manuales de servicio
- Diagramas electrónicos
- Firmware
- Dumps de memoria
Identificate para acceder a los recursos del foro
RSAG7.820.6328 - Mediciones Eléctricas
En este post se presentan mediciones eléctricas de referencia correspondientes a la fuente RSAG7.820.6328, orientadas al diagnóstico y reparación de televisores que presentan fallas de encendido, problemas de stand-by, ausencia de imagen o inconvenientes en el sistema de backlight.
Las tensiones fueron relevadas tanto en HOT GROUND como en COLD GROUND, incluyendo valores en funcionamiento normal y en modo stand-by.
Estas mediciones permiten comparar valores reales de la etapa primaria, verificar la correcta regulación de las líneas de 12V y 16V, y analizar las tensiones del backlight con polaridad positiva y negativa, facilitando la detección de tensiones fuera de valor, fallas de regulación o problemas propios de la fuente RSAG7.820.6328.
Mediciones Eléctricas Fuente RSAG7.820.6328
Las tensiones fueron relevadas tanto en HOT GROUND como en COLD GROUND, incluyendo valores en funcionamiento normal y en modo stand-by.
Estas mediciones permiten comparar valores reales de la etapa primaria, verificar la correcta regulación de las líneas de 12V y 16V, y analizar las tensiones del backlight con polaridad positiva y negativa, facilitando la detección de tensiones fuera de valor, fallas de regulación o problemas propios de la fuente RSAG7.820.6328.
Mediciones Eléctricas Fuente RSAG7.820.6328
-
FacundoRomano
- Moderador
- Mensajes: 2738
RSAG7.820.6328 - Bajar Corriente a LEDs / Backlight
En este post se describe el procedimiento para reducir la corriente del backlight en la powerboard RSAG7.820.6328, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.6328
Introducción
En la fuente RSAG7.820.6328, el control de corriente del backlight está a cargo del integrado N803 (NCP1396 / MAP3201 / SELC2010M), un driver PWM de corriente diseñado para regular la energía entregada a las cadenas de LEDs mediante un lazo de control en modo corriente.
El nivel de corriente del backlight se define a partir de la red resistiva conectada al circuito de realimentación del controlador.
Una corriente elevada incrementa el estrés térmico sobre los LEDs, reduciendo su vida útil y aumentando la probabilidad de fallas prematuras en el sistema de iluminación.
Funcionamiento del Control de Corriente
En esta fuente, un par de resistencias se encuentran asociadas al circuito de sensado del controlador N803.
El valor de estas resistencias define la referencia de corriente interna del driver y, en consecuencia, la corriente máxima que circulará por las cadenas de LEDs.
Al aumentar el valor de dicha resistencia, se incrementa la impedancia del lazo de sensado, provocando que el controlador limite la corriente suministrada al backlight.
Ajuste de Corriente del Backlight
La reducción de corriente se logra reemplazando la resistencia de sensado por otro valor, lo que permite disminuir la corriente de los LEDs sin comprometer el encendido ni la estabilidad del sistema.
Este ajuste mejora la confiabilidad del backlight y contribuye a prolongar la vida útil del sistema de iluminación.
PROCEDIMIENTO
[hidvip]
1. Identificación de Componentes
Localizar en la placa las resistencias asociadas al circuito de control del backlight:
2. Modificación
Para reducir la corriente del backlight, realizar la siguiente modificación:
Resultado
La modificación indicada permite:
Antes de realizar la modificación, se recomienda:
Las modificaciones indicadas en este informe son orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La disminución de corriente implica una reducción del brillo del backlight, por lo que cada equipo debe ajustarse buscando un equilibrio adecuado entre luminosidad, consumo y confiabilidad.
[/hidvip]
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.6328
Introducción
En la fuente RSAG7.820.6328, el control de corriente del backlight está a cargo del integrado N803 (NCP1396 / MAP3201 / SELC2010M), un driver PWM de corriente diseñado para regular la energía entregada a las cadenas de LEDs mediante un lazo de control en modo corriente.
El nivel de corriente del backlight se define a partir de la red resistiva conectada al circuito de realimentación del controlador.
Una corriente elevada incrementa el estrés térmico sobre los LEDs, reduciendo su vida útil y aumentando la probabilidad de fallas prematuras en el sistema de iluminación.
Funcionamiento del Control de Corriente
En esta fuente, un par de resistencias se encuentran asociadas al circuito de sensado del controlador N803.
El valor de estas resistencias define la referencia de corriente interna del driver y, en consecuencia, la corriente máxima que circulará por las cadenas de LEDs.
Al aumentar el valor de dicha resistencia, se incrementa la impedancia del lazo de sensado, provocando que el controlador limite la corriente suministrada al backlight.
Ajuste de Corriente del Backlight
La reducción de corriente se logra reemplazando la resistencia de sensado por otro valor, lo que permite disminuir la corriente de los LEDs sin comprometer el encendido ni la estabilidad del sistema.
Este ajuste mejora la confiabilidad del backlight y contribuye a prolongar la vida útil del sistema de iluminación.
PROCEDIMIENTO
[hidvip]

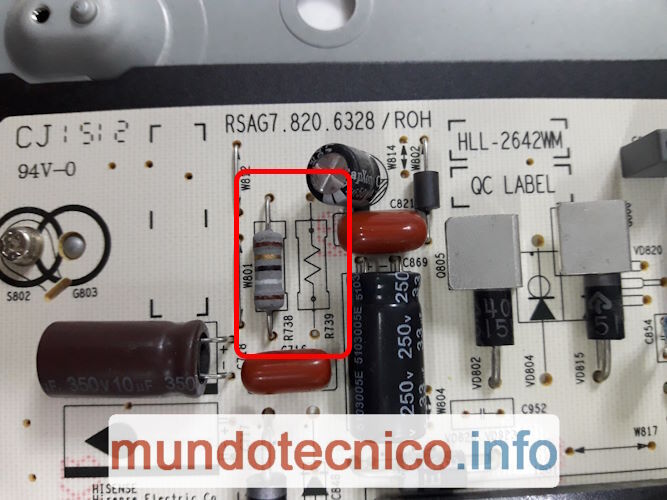

1. Identificación de Componentes
Localizar en la placa las resistencias asociadas al circuito de control del backlight:
- R738 – 18?
- R739 – NC
2. Modificación
Para reducir la corriente del backlight, realizar la siguiente modificación:
- Reemplazar la resistencia R738 de 18? por una resistencia de 27? / 3W.
Resultado
La modificación indicada permite:
- Reducir la corriente que circula por los LEDs.
- Disminuir la temperatura de funcionamiento del backlight.
- Prolongar la vida útil del sistema de iluminación.
Antes de realizar la modificación, se recomienda:
- Evaluar el nivel de brillo requerido por el equipo.
- Verificar la uniformidad de la imagen luego del ajuste.
- Controlar la estabilidad del backlight durante funcionamiento prolongado.
Las modificaciones indicadas en este informe son orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La disminución de corriente implica una reducción del brillo del backlight, por lo que cada equipo debe ajustarse buscando un equilibrio adecuado entre luminosidad, consumo y confiabilidad.
[/hidvip]
