TCL L75C2

[Martín]

Este tema reúne la información técnica disponible del televisor TCL L75C2 comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: TCL
Modelo: L75C2
Chasis: MT58PC-LA / MT58PC
Control Remoto: RC802N / RC602S
Wifi: 07-MT7662-MA0G (WCT3EM2611)
MainBoard: 40-MT58PC-MAA4HG ← Ver más información

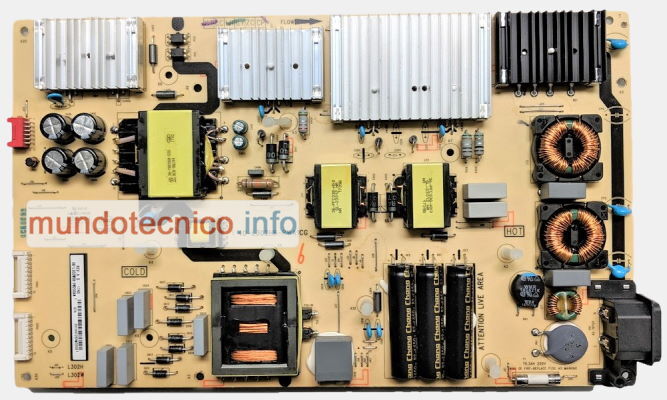

PowerBoard: 40-L302H8-PWA1CG (08-L302W58-PW200AA) ← Ver más información

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Menu Fábrica:
Utilizando el control remoto, entre en "imagen", seleccione la opción contraste y presione la secuencia 9->7->3->5.

Menu Diseño:
Utilizando el control remoto, entre en "imagen", seleccione la opción contraste y presione la secuencia 1->9->5->0.

Menu Servicio:
Utilizando el control remoto, entre en "imagen", seleccione la opción contraste y presione la secuencia 9->7->0->5.

Manual de Usuario:

Manual_Usuario_L75C2.pdf

Manual Service / Diagrama:
Descargar manual de servicio del equipo TCL L75C2

Panel Display:
TCL LVU750NE3L SD9W03 V1 (T-CON LMC750FJ01/TBD LSC750FJ01)









Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor TCL L75C2.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Instructivo Actualización de Firmware

Firmware:
- Descargue el firmware en el siguiente link:

V8-T658T02-LF1V427.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

En este post se describe el procedimiento para desactivar el modo servicio, deshabilitar la función Factory Hotkey y salir del denominado “Modo M” en el televisor TCL L75C2.
Este ajuste se utiliza durante tareas de reparación cuando el equipo queda bloqueado en modo fábrica luego de una intervención técnica.

Desactivar modo service

1- Encender el TV.
2- Verificar que se vea el cartel en la parte inferior izquierda de la pantalla.
Si esta activado, debe de mostrarse intermitente en el vértice inferior izquierdo.
Sino el modo service ya esta desactivado.
3- Presione la tecla “RETURN”.
4- En el instante, se abrirá el menú de Service.
5- Presionar la flecha “Derecha”.
6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción de “Factory Hotkey” en “DES”.
10- Presionar “EXIT” para salir.

[Martín]

Activar modo Warm Up

Nota: El modo Warm Up es utilizado para chequear visualmente los pixeles del panel como también para una prueba de vida.
Consiste en la reproducción de colores plenos en el panel por tiempos determinados.

1- Encender el TV.
2- Presionar del Control Remoto la tecla “MENU”.
3- Presionar “OK” sobre Imagen.
4- Situar el cursor sobre Contraste y presionar las teclas numéricas consecutivamente 1, 9, 5, 0.
5- En el instante, se abrirá el menú de Service.

Nota: Para conservar el menú de Service, se recomienda activar “Factory Hotkey” desde el mismo menú.

6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción “ACT”
10- Presionar la flecha “Abajo” y en la opción “WARM UP” dejar la opción “ACT”.
11- La pantalla comenzara a mostrar colores en el panel.


Desctivar modo Warm Up.

1- Encender el TV.
2- Si el panel muestras colores cambiantes de manera intermitente y un cartel en el vértice izquierdo inferior entonces el modo Warm Up está activado.
Nota: Solo desde el teclado del TV se puede deshabilitar el modo WARM UP.
3- Presionar la tecla “POWER ON/MENU” desde el teclado del TV.
4- El TV queda con el Factory Hotkey encendido.
Ver instructivo “Como desactivar el modo service / Factory Hotkey”.

[Martín]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor TCL L75C2.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

Instructivo Instalación de Firmware

Firmware
- Descargar el firmware en el siguiente link:

V8-T658T02-LF1V427.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en el foro hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

CONFIGURACION DE MODO HDMI 2.0

1. Ingresar en pantalla de Inicio (HOME).
2. Seleccionar la entrada HDMI que desea configurar a modo 2.0.
3. Abrir el menu de configuracion desde el control remoto.
4. Seleccionar SISTEMA --> AJUSTES AVANZADOS --> HDMI 2.0.
5. Seleccionar el modo deseado: AUTOMATICO (ACTIVADO).
