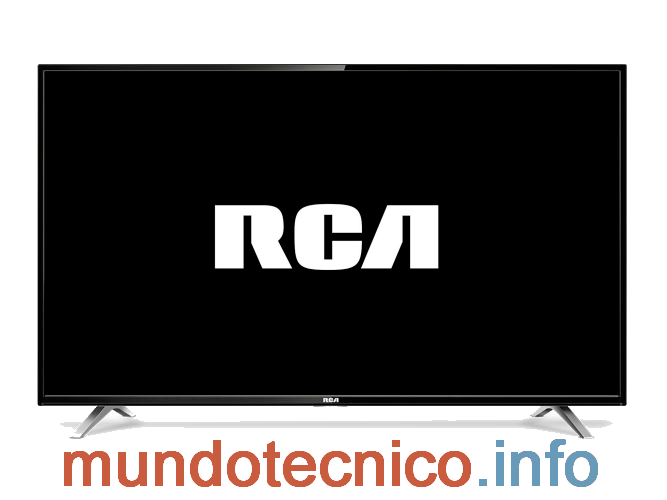

RCA L49NXTSMARTFS

[Martín]

Este tema reúne la información técnica disponible del televisor RCA L49NXTSMARTFS comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: RCA
Modelo: L49NXTSMARTFS
Chasis: NT63E-LA / NT63E1
Matriz: TCL
Control Remoto: RC802N
Wifi: W2CM2510 (07-MT7603-MA0G)
MainBoard: 40-NT63D1-MAB2HG ← Ver más información
PowerBoard: 40-T141W2-PWB2LG ← Ver más información
Project ID: 097 (Panel 08-49D2900-LPM0010)

Manual de Usuario:

Manual_Usuario_L49NXTSMARTFS.pdf

Manual Service / Diagrama:
Descargar manual de servicio del equipo RCA L49NXTSMARTFS

Panel Display:
TCL LVF485ND1L CD9W11 V13 (08-49D2900-LPM0010)
CSOT ST4851B01-2 CELL, T-CON TT4851B01-2-C-4
1920×1080, FHD, LVDS (2 ch, 8-bit), 12.0V/0.46A

Modelo Equivalente:

• TCL L49S6
• RCA L49NXTSMARTFS
• HITACHI CDH-LE49SMART15

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[FacundoRomano]

Control remoto modelo RC802N correspondiente al Televisor RCA L49NXTSMARTFS.
Permite el acceso a funciones de usuario, menú service y procedimientos técnicos del equipo.

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo RCA L49NXTSMARTFS.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Ingresar Modo Service

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para desactivar el modo servicio, deshabilitar la función Factory Hotkey y salir del denominado “Modo M” en el televisor RCA L49NXTSMARTFS.
Este ajuste se utiliza durante tareas de reparación cuando el equipo queda bloqueado en modo fábrica luego de una intervención técnica.

Desactivar modo service

1- Encender el TV.
2- Verificar que se vea el cartel en la parte inferior izquierda de la pantalla.
Si esta activado, debe de mostrarse intermitente en el vértice inferior izquierdo.
Sino el modo service ya esta desactivado.
3- Presione la tecla “RETURN”.
4- En el instante, se abrirá el menú de Service.
5- Presionar la flecha “Derecha”.
6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción de “Factory Hotkey” en “DES”.
10- Presionar “EXIT” para salir.

[FacundoRomano]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor RCA L49NXTSMARTFS.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Instructivo para instalar Firmware

Firmware:
- Descargar el firmware en el siguiente link:

N563T01-V237.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor RCA L49NXTSMARTFS.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

Instructivo para instalar Firmware

Firmware
Descargar el firmware en el siguiente link:

update.zip <-- Link de Descarga!

Nota: Para realizar descargas en el foro hay que ser usuario premium:
Link --> Acceder a una cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Configuración de placas main.

¿Qué es el Project ID?
Es un parámetro (número de 3 dígitos) que se configura en la TV y que define la marca y el panel con el que funcionará el Firmware instalado.

¿De qué depende el Project ID?
Depende del modelo del TV y el panel que posee.

Las placas main puede ser seteadas entre sí. Esto quiere decir que una placa de 40" puede ser "seteada" con los parámetros de panel (PROJECT ID) de un modelo 39" y de esta manera servir como reemplazo. También puede solucionar el problema al adquirir una placa como repuesto y al colocarla la imagen se ve "invertida" o fuera de escala, esto demuestra un seteo incorrecto. Para esto hay que conocer el PROJECT ID de cada modelo. Si colocamos Un "seteo" incorrectamente podemos quedar sin imagen!

Información en el foro:
En la descripción general de cada modelo, donde esta la información de placa main, fuente, control, etc., se detalla el PROJECT ID.

Instructivo:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para reducir la corriente del backlight en el televisor RCA L49NXTSMARTFS, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.

Reducción de Corriente en LEDs / Backlight

Introducción
El circuito de retroiluminación LED (backlight) está basado en el controlador OZ9976AGN, un driver de LEDs diseñado para aplicaciones de retroiluminación en pantallas LCD de gran tamaño. Este controlador opera en modo corriente constante, regulando la corriente de los LEDs mediante un lazo de retroalimentación para garantizar un funcionamiento estable y eficiente.
El OZ9976AGN incorpora múltiples protecciones, como limitación de corriente, protección contra sobrecalentamiento y sobrevoltaje, lo que lo hace adecuado para aplicaciones de alto rendimiento. La corriente de los LEDs se regula a través de resistencias en el circuito de sensado, lo que permite ajustar el brillo y el consumo energético del sistema.

Funcionamiento del Lazo de Retroalimentación y Control de Corriente
El OZ9976AGN implementa un lazo de control para mantener la corriente de los LEDs dentro de los valores adecuados. Su funcionamiento se basa en los siguientes principios:

1. Detección de Corriente

• La corriente que fluye a través de los LEDs atraviesa un conjunto de resistencias de bajo valor (resistencias de sensado).
• La caída de voltaje en estas resistencias es proporcional a la corriente de los LEDs y se envía a la entrada de retroalimentación del OZ9976AGN.

2. Control en Modo Corriente

• El OZ9976 compara la señal de retroalimentación con su referencia interna para ajustar el ciclo de trabajo de la señal PWM de salida.
• Si la corriente detectada es mayor a la deseada, el controlador reduce el ciclo de trabajo del PWM, limitando la energía suministrada a los LEDs.
• Si la corriente es demasiado baja, aumenta el ciclo de trabajo para compensar la pérdida.

3. Ajuste de Corriente mediante las Resistencias de Sensado

• El valor total de las resistencias de sensado determina la corriente máxima permitida en el circuito.
• Al modificar las resistencias en paralelo, se incrementa la impedancia total del lazo de retroalimentación, lo que disminuye la corriente de los LEDs.
• Como resultado, se reduce el brillo del backlight y el consumo de energía.

PROCEDIMIENTO.

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.
