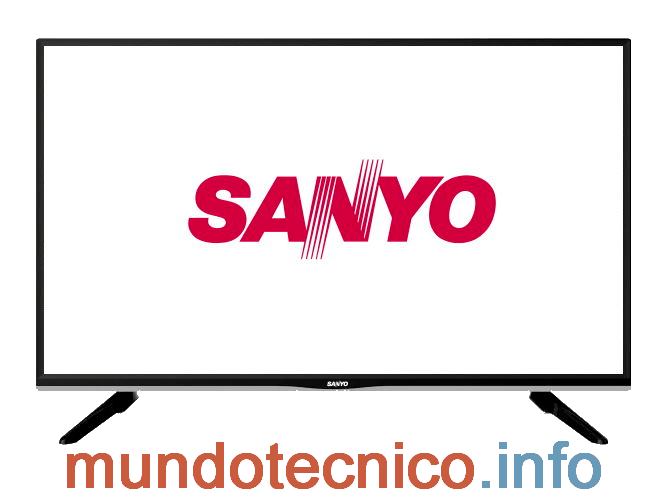

SANYO LCE32IH51D / LCE32IH51DX

[Martín]

Este tema reúne la información técnica disponible del televisor SANYO LCE32IH51D / LCE32IH51DX comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: SANYO
Modelo: LCE32IH51D / LCE32IH51DX
Matriz: CHANGHONG
Control Remoto: Codigo?
Wifi: 131.G47603U-04 (CDW.G47603U-01)
MainBoard + PowerBoard: JUC7.820.00192431 (HLS78D-i) ← Ver más información

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio:
Utilizando el control remoto presionar "Configuracion" y luego 3, 1, 3, 8.
Si desea salir del modo fábrica, presionar la tecla "exit".

Manual de Usuario:
Descargar manual de usuario del equipo SANYO LCE32IH51D / LCE32IH51DX

Manual Service / Diagrama:
Descargar manual de servicio del equipo SANYO LCE32IH51D / LCE32IH51DX

Panel Display: Pendiente

Modelo Equivalente:
PHILCO PLD32HS7A




Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor SANYO LCE32IH51D.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE SANYO LCE32IH51D

1. Descargar el FIRMWARE
Descargar el FIRMWARE. Obtendrá un archivo comprimido con extensión .zip.

--> MstarUpgrade_20171009.zip <-- Link de Descarga!

Nota: Para realizar descargas en el foro hay que ser usuario premium:
Link --> Acceder a una cuenta Premium

2. Descomprimir el archivo.
Descomprima el archivo descargado en el paso 1. Obtendrá un archivo con nombre “MstarUpgrade.bin”.

3. Copiar archivo en un pendrive.
Copie el archivo descomprimido “MstarUpgrade.bin” en el directorio raíz de una memoria externa (pendrive).
Asegúrese de que no exista otro archivo con la misma extensión .bin.

4. Insertar pen drive.
Inserte el pendrive en alguno de los puertos USB del TV.

5. Instalación.
Utilice el control remoto para acceder a Configuración -> Opcion -> Actualización de software (USB)
Luego, confirme la actualización y espere unos minutos hasta que finalice la misma.


Espere algunos minutos hasta que finalice la instalación. El TV se reiniciará.

6. Establecer parametros de fabrica.
Utilice el control remoto para acceder a Configuración -> Opción -> Restaurar valores predeterminados de fábrica.

[Martín]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del televisor SANYO LCE32IH51D.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.

Subo datos de memoria NAND de televisor SANYO LCE32IH51D

--> UM4_NAND_29F4G08ABAEA-WP.zip <-- Link de Descarga!
