Información Técnica - Power Board
Empresa: HISENSE
Modelo: HLL-2637WG
Codigo: RSAG7.820.5268
Input: 100Vac-240Vac 50HZ/60HZ
Output: 12V/2A; 150V/160mA (LED)
Diagrama: Lista de Componentes:
RSAG7.820.5268
RSAG7.820.5268
Información Técnica - Power Board
Empresa: HISENSE
Modelo: HLL-2637WG
Codigo: RSAG7.820.5268
Input: 100Vac-240Vac 50HZ/60HZ
Output: 12V/2A; 150V/160mA (LED)
Diagrama: Lista de Componentes:
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje. Acceda a una cuenta Premium para desbloquear este contenido.
Recursos técnicos
- Manuales de servicio
- Diagramas electrónicos
- Firmware
- Dumps de memoria
Identificate para acceder a los recursos del foro
RSAG7.820.5268 - Mediciones Eléctricas
En este post se detallan mediciones eléctricas de referencia correspondientes a la fuente RSAG7.820.5268, orientadas al diagnóstico y reparación de televisores que presentan fallas de encendido, problemas de stand-by, ausencia de imagen o inconvenientes en el sistema de backlight.
Las tensiones fueron relevadas tanto en HOT GROUND como en COLD GROUND, incluyendo valores en funcionamiento normal y en modo stand-by, junto con mediciones específicas sobre el controlador del backlight AP3843CP-E1.
Estos datos permiten a técnicos y reparadores comparar tensiones reales, verificar el correcto funcionamiento de la etapa primaria, las salidas secundarias y la regulación del backlight, facilitando la detección de desvíos de tensión, protecciones activas o fallas propias de la fuente RSAG7.820.5268.
Mediciones Eléctricas Fuente RSAG7.820.5268
Las tensiones fueron relevadas tanto en HOT GROUND como en COLD GROUND, incluyendo valores en funcionamiento normal y en modo stand-by, junto con mediciones específicas sobre el controlador del backlight AP3843CP-E1.
Estos datos permiten a técnicos y reparadores comparar tensiones reales, verificar el correcto funcionamiento de la etapa primaria, las salidas secundarias y la regulación del backlight, facilitando la detección de desvíos de tensión, protecciones activas o fallas propias de la fuente RSAG7.820.5268.
Mediciones Eléctricas Fuente RSAG7.820.5268
[Aporte] RSAG7.820.5268: Falla en el sistema de arranque suave.
Falla en el sistema de arranque suave – Fuente RSAG7.820.5268
Comparto una explicación detallada del funcionamiento del circuito de arranque suave de esta fuente, ya que es un punto crítico y causa frecuente de fallas.
Funcionamiento del circuito de arranque suave
Cuando la fuente se encuentra desenchufada y completamente descargada, el capacitor C863 también está descargado.
Al enchufar el televisor, si el sistema se encuentra en condiciones normales, la fuente arranca y comienza a elevar las tensiones en la etapa secundaria, principalmente sobre las líneas de 60 V y 12 V.
En ese momento, el capacitor C863 comienza a cargarse a través del diodo “1” del VD821.
La corriente de carga hacia C863 circula por dicho diodo y también por el diodo del optoacoplador N808, cuyo ánodo se encuentra conectado al positivo de la fuente mediante la resistencia R851. Como consecuencia, el diodo del N808 se energiza y produce un freno inicial en el funcionamiento de la fuente.
Este freno se va liberando progresivamente a medida que el capacitor C863 se carga.
Una vez que C863 se encuentra completamente cargado, deja de demandar corriente a través de los diodos mencionados, quedando el control normal de la regulación a cargo del integrado N807.
En estas condiciones, la tensión sobre C863 queda siempre aproximadamente 600 a 700 mV por debajo del cátodo del optoacoplador N808, debido a la caída de tensión del diodo VD821.
Con el tiempo, y dependiendo de la capacidad real y de la corriente de fuga del capacitor C863, este comienza a descargarse lentamente. Al hacerlo, vuelve a demandar una pequeña corriente de carga a través del diodo “1” del VD821 y del diodo del N808, lo que puede generar inestabilidad en el sistema de regulación.
Para evitar esta situación, la resistencia R820 de 10 kΩ cumple la función de mantener a C863 permanentemente cargado, pero ahora desde la línea de 12 V.
Esta tensión es mayor que la presente en el ánodo del diodo “1” y en el cátodo de N807, pero al encontrarse el diodo “1” polarizado en inversa, dicha tensión no afecta al cátodo del N807, manteniendo el control de la regulación bajo su mando.
Comportamiento al desconectar la fuente
Cuando el televisor se desenchufa y la tensión de la línea de 12 V cae a cero, el capacitor C863 comienza a descargarse a través del diodo “2” del VD821.
Sin embargo, debido a la barrera de este diodo, quedaría una carga remanente de aproximadamente 600 a 700 mV.
Aquí vuelve a intervenir la resistencia R820 de 10 kΩ, que se encarga de descargar completamente el capacitor C863, asegurando que quede totalmente descargado antes de una nueva conexión a la red. De este modo, el circuito de arranque suave puede cumplir correctamente su función en el próximo encendido.
Fallas típicas
Espero que esta explicación resulte útil para el diagnóstico y reparación de esta fuente.
Saludos.
Comparto una explicación detallada del funcionamiento del circuito de arranque suave de esta fuente, ya que es un punto crítico y causa frecuente de fallas.
Funcionamiento del circuito de arranque suave
Cuando la fuente se encuentra desenchufada y completamente descargada, el capacitor C863 también está descargado.
Al enchufar el televisor, si el sistema se encuentra en condiciones normales, la fuente arranca y comienza a elevar las tensiones en la etapa secundaria, principalmente sobre las líneas de 60 V y 12 V.
En ese momento, el capacitor C863 comienza a cargarse a través del diodo “1” del VD821.
La corriente de carga hacia C863 circula por dicho diodo y también por el diodo del optoacoplador N808, cuyo ánodo se encuentra conectado al positivo de la fuente mediante la resistencia R851. Como consecuencia, el diodo del N808 se energiza y produce un freno inicial en el funcionamiento de la fuente.
Este freno se va liberando progresivamente a medida que el capacitor C863 se carga.
Una vez que C863 se encuentra completamente cargado, deja de demandar corriente a través de los diodos mencionados, quedando el control normal de la regulación a cargo del integrado N807.
En estas condiciones, la tensión sobre C863 queda siempre aproximadamente 600 a 700 mV por debajo del cátodo del optoacoplador N808, debido a la caída de tensión del diodo VD821.
Con el tiempo, y dependiendo de la capacidad real y de la corriente de fuga del capacitor C863, este comienza a descargarse lentamente. Al hacerlo, vuelve a demandar una pequeña corriente de carga a través del diodo “1” del VD821 y del diodo del N808, lo que puede generar inestabilidad en el sistema de regulación.
Para evitar esta situación, la resistencia R820 de 10 kΩ cumple la función de mantener a C863 permanentemente cargado, pero ahora desde la línea de 12 V.
Esta tensión es mayor que la presente en el ánodo del diodo “1” y en el cátodo de N807, pero al encontrarse el diodo “1” polarizado en inversa, dicha tensión no afecta al cátodo del N807, manteniendo el control de la regulación bajo su mando.
Comportamiento al desconectar la fuente
Cuando el televisor se desenchufa y la tensión de la línea de 12 V cae a cero, el capacitor C863 comienza a descargarse a través del diodo “2” del VD821.
Sin embargo, debido a la barrera de este diodo, quedaría una carga remanente de aproximadamente 600 a 700 mV.
Aquí vuelve a intervenir la resistencia R820 de 10 kΩ, que se encarga de descargar completamente el capacitor C863, asegurando que quede totalmente descargado antes de una nueva conexión a la red. De este modo, el circuito de arranque suave puede cumplir correctamente su función en el próximo encendido.
Fallas típicas
- Cuando la resistencia R820 de 10 kΩ se abre o se desvaloriza, el sistema de control se vuelve inestable y la fuente puede dañarse durante el funcionamiento.
- Cuando el capacitor C863 se pone en corto, deriva a masa a través del diodo “1” del VD821 los cátodos de N808 y N807, provocando el bloqueo de la fuente.
- En este último caso, en la salida de 12 V se miden aproximadamente 3.4 V.
Espero que esta explicación resulte útil para el diagnóstico y reparación de esta fuente.
Saludos.
-
FacundoRomano
- Moderador
- Mensajes: 2738
RSAG7.820.5268 - Bajar Corriente a LEDs / Backlight
En este post se describe el procedimiento para reducir la corriente del backlight en la powerboard RSAG7.820.5268, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.5268
Introducción
En la fuente RSAG7.820.5268, la corriente del backlight está determinada por el circuito de control asociado al driver de LEDs N901 (AP3843), el cual regula la energía entregada a los LEDs mediante un lazo de control en modo corriente.
El valor de las resistencias involucradas en este circuito define la corriente máxima que circulará por el backlight y, en consecuencia, el nivel de brillo y la disipación térmica del sistema.
Una corriente elevada incrementa el estrés térmico sobre los LEDs, reduciendo su vida útil y aumentando la probabilidad de fallas prematuras en el sistema de iluminación.
Ajuste de Corriente del Backlight
La reducción de corriente se logra aumentando el valor de la resistencia de sensado ubicada en la etapa de control del backlight.
Al incrementar dicha resistencia, el controlador AP3843 limita la corriente que circula por los LEDs, reduciendo la energía entregada en cada ciclo de funcionamiento.
Este ajuste permite mejorar la estabilidad del backlight y prolongar la vida útil del sistema de iluminación.
PROCEDIMIENTO
[hidvip]
1. Identificación de Componentes

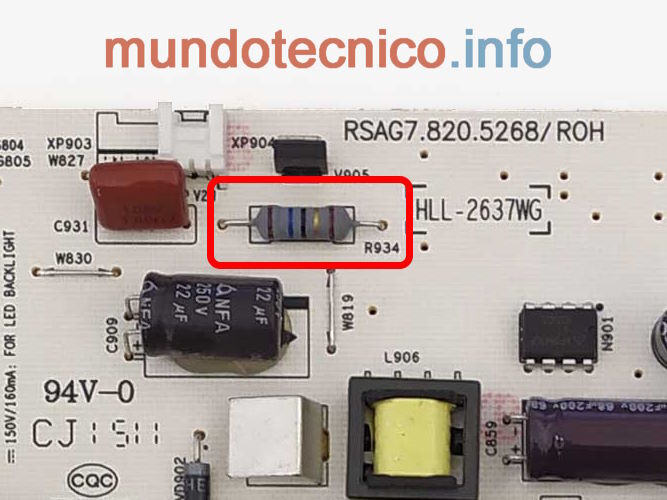

Localizar en la placa la resistencia de sensado del backlight:
2. Modificación
Para reducir la corriente del backlight, realizar la siguiente modificación en la placa:
Resultado
Esta modificación permite:
Antes de realizar la modificación, se recomienda:
Las modificaciones indicadas en este informe son orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La disminución de corriente implica una reducción del brillo del backlight, por lo que cada equipo debe ajustarse buscando un equilibrio adecuado entre luminosidad, consumo y confiabilidad.
[/hidvip]
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.5268
Introducción
En la fuente RSAG7.820.5268, la corriente del backlight está determinada por el circuito de control asociado al driver de LEDs N901 (AP3843), el cual regula la energía entregada a los LEDs mediante un lazo de control en modo corriente.
El valor de las resistencias involucradas en este circuito define la corriente máxima que circulará por el backlight y, en consecuencia, el nivel de brillo y la disipación térmica del sistema.
Una corriente elevada incrementa el estrés térmico sobre los LEDs, reduciendo su vida útil y aumentando la probabilidad de fallas prematuras en el sistema de iluminación.
Ajuste de Corriente del Backlight
La reducción de corriente se logra aumentando el valor de la resistencia de sensado ubicada en la etapa de control del backlight.
Al incrementar dicha resistencia, el controlador AP3843 limita la corriente que circula por los LEDs, reduciendo la energía entregada en cada ciclo de funcionamiento.
Este ajuste permite mejorar la estabilidad del backlight y prolongar la vida útil del sistema de iluminación.
PROCEDIMIENTO
[hidvip]
1. Identificación de Componentes
Localizar en la placa la resistencia de sensado del backlight:
- R934 – 16?
2. Modificación
Para reducir la corriente del backlight, realizar la siguiente modificación en la placa:
- Reemplazar la resistencia R934 de 16? por una resistencia de 20?.
Resultado
Esta modificación permite:
- Reducir la corriente que circula por los LEDs.
- Disminuir la temperatura de funcionamiento del backlight.
- Aumentar la vida útil del sistema de iluminación.
Antes de realizar la modificación, se recomienda:
- Evaluar el nivel de brillo requerido por el equipo.
- Evitar una reducción excesiva que pueda generar una imagen demasiado oscura.
- Verificar la estabilidad del backlight luego del ajuste.
Las modificaciones indicadas en este informe son orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La disminución de corriente implica una reducción del brillo del backlight, por lo que cada equipo debe ajustarse buscando un equilibrio adecuado entre luminosidad, consumo y confiabilidad.
[/hidvip]
