En este post se describe el procedimiento para reducir la corriente del backlight en la powerboard RSAG7.820.5024, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.5024
Introducción
En la fuente RSAG7.820.5024, la corriente del backlight está determinada por el circuito de control asociado al driver de LEDs N811 – NCP1396, el cual regula la energía entregada a los LEDs mediante un lazo de control en modo corriente.
El valor de las resistencias involucradas en este circuito define la corriente máxima que circulará por el backlight y, en consecuencia, el nivel de brillo y la disipación térmica del sistema.
Una corriente excesiva incrementa el estrés térmico sobre los LEDs, reduciendo su vida útil y aumentando la probabilidad de fallas prematuras.
Ajuste de Corriente del Backlight
La reducción de corriente se logra aumentando el valor de la resistencia de sensado ubicada en la salida del driver de LEDs.
Al incrementar dicha resistencia, el circuito limita la corriente que circula por los LEDs, reduciendo la energía entregada en cada ciclo de conmutación.
Este ajuste permite mejorar la estabilidad del backlight y prolongar la vida útil del sistema de iluminación.
PROCEDIMIENTO
[hidvip]
1. Identificación de Componentes

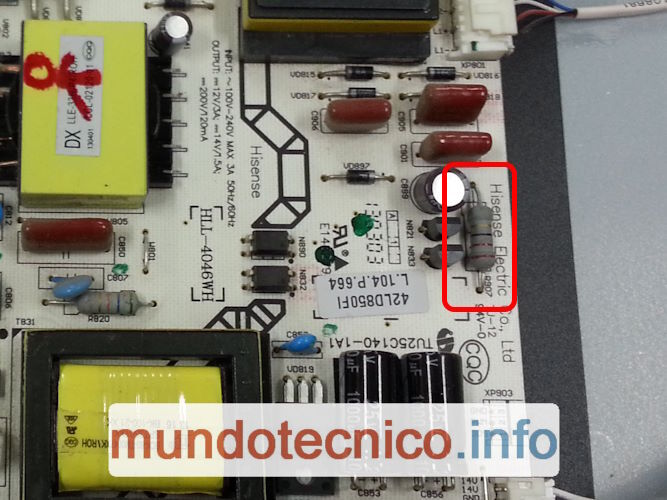

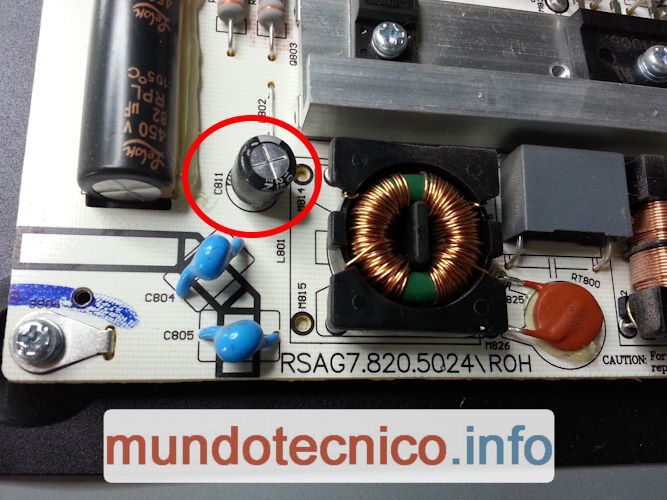

Localizar en la placa la resistencia de sensado del backlight:
Esta resistencia se encuentra asociada al circuito de salida del driver N811 (NCP1396) y define el nivel de corriente del backlight.
2. Modificación
Para reducir la corriente suministrada a los LEDs, realizar la siguiente modificación:
- Reemplazar la resistencia R907 de 20? / 2W por una resistencia de 27? a 39? / 2W.
Resultado
Esta modificación permite:
- Reducir la corriente que circula por los LEDs.
- Disminuir la temperatura de funcionamiento del backlight.
- Aumentar la vida útil del sistema de iluminación.
Consideraciones Finales
Antes de realizar la modificación, se recomienda:
- Evaluar el nivel de brillo requerido por el equipo.
- Evitar una reducción excesiva que pueda generar una imagen demasiado oscura.
- Verificar la estabilidad del backlight luego del ajuste.
Nota Importante
Las modificaciones indicadas en este informe son orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La disminución de corriente implica una reducción del brillo del backlight, por lo que cada equipo debe ajustarse buscando un equilibrio adecuado entre luminosidad, consumo y confiabilidad.
