RSAG7.820.5030

[Martín]

Información Técnica - PowerBoard

Empresa: HISENSE
Modelo: HLL-3240WB
Código / PCB: RSAG7.820.5030

Detalle:
N801: NCP1251
V801: STK0765BF
VD819: SRF10150
N901: AP3843
V902: NDD04N50Z

Diagrama:

RSAG7.820.5030.pdf

Lista de Componentes: Pendiente

[Martín]

En este post se presentan mediciones eléctricas de referencia correspondientes a la fuente RSAG7.820.5030, orientadas al diagnóstico y reparación de televisores que presentan fallas de encendido, problemas de stand-by, ausencia de imagen o inconvenientes en el sistema de backlight.
Las tensiones fueron medidas tanto en HOT GROUND como en COLD GROUND, incluyendo valores en funcionamiento normal y en modo stand-by.

Estos datos permiten a técnicos y reparadores comparar tensiones reales, verificar el correcto funcionamiento de la etapa primaria y secundaria, así como la alimentación del backlight, facilitando la detección de desvíos de tensión, activación de protecciones o fallas propias de la fuente RSAG7.820.5030.

Mediciones Eléctricas Fuente RSAG7.820.5030

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[sergiol]

Hola, si alguien me pudiera pasar los valores de R843 , R852 y R857 de la placa (no del esquema) ya que me parecen que no coinciden. Gracias

[q25989]

No te la compliques con los valores de las resistencias (forman parte del circuito gate del mosfet) son valores bajos, con los valores del diagrama te va andar igual y si no los tenes podes variarlos algo (solo debes respetar que la R en serie con el diodo sea entre 8 y 10veces menor a la otra) y te va a funcionar lo mismo, es mas hasta podes anular los transistores y mandar la salida del CI pin6 a traves de r857 directamente al circuito gate formado por las 2 resistencias y el diodo (r852, r843 y vd823) y tambien te va a funcionar sin problemas. (muchas veces es por culpa de uno de los tr que se quema el mosfet)

[enchufe777]

Todo los valores del diagrama.. son correctos.
Repara dos placas. Casi por completo cambie todo el primario y opto mas el circuito q regula tl431 con los 12v.
Y quedo con una falla rara... se caía los voltajes secundarios. Y fue asi que al levanatar el circuito de las r807 r810 y r812 de 270k y limpiar el pegamento rojo y volverlas a soldar. Todo se solucionó .. me llevo 10 horas llegar a la solución. ...

[carfercoro]

Quiero hacer un aporte a una falla que tuve, el tv no encendía (led standby parpadeando) presentaba R935 carbonizada, V907 en corto, C851 y C854 inflados, mosfet V902 abierto y R936 abierto. Para solucionar esta falla hay que revisar la tira de leds una por una ya que un led estaba en corto y me mandaba a masa lo que provocaba que ponga en corto la fuente de alimentación de los leds. Cambiar los leds que estén averiados, luego los componentes mencionados anteriormente y el tv sale funcionando.

[FacundoRomano]

En este post se describe el procedimiento para reducir la corriente del backlight en la powerboard RSAG7.820.5030, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.

Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.5030

Introducción
En la fuente RSAG7.820.5030, la corriente del backlight está determinada por el circuito de control asociado al driver de LEDs (N901: AP3843), el cual regula la energía entregada a los LEDs mediante un lazo de control en modo corriente.
El valor de las resistencias involucradas en este circuito define la corriente máxima que circulará por el backlight y, en consecuencia, el nivel de brillo y la disipación térmica del sistema.

Una corriente elevada incrementa el estrés térmico sobre los LEDs, reduciendo su vida útil y aumentando la probabilidad de fallas prematuras en el sistema de iluminación.

Ajuste de Corriente del Backlight
La reducción de corriente se logra aumentando el valor de la resistencia de sensado ubicada en la etapa de control del backlight.
Al incrementar dicha resistencia, el circuito limita la corriente que circula por los LEDs, reduciendo la energía entregada en cada ciclo de funcionamiento.

Este ajuste permite mejorar la estabilidad del backlight y prolongar la vida útil del sistema de iluminación.

PROCEDIMIENTO
[hidvip]

1. Identificación de Componentes

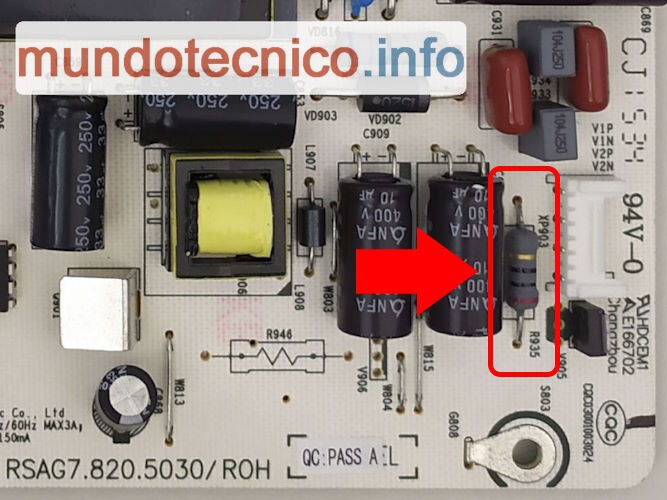

Localizar en la placa la resistencia de sensado del backlight:

• R935 – 20?

Esta resistencia se encuentra asociada al circuito de control del backlight y define el nivel de corriente suministrado a los LEDs.

2. Modificación
Para reducir la corriente del backlight, realizar la siguiente modificación en la placa:

• Reemplazar la resistencia R935 de 20? por una resistencia de 33? o 39?.

Resultado
Esta modificación permite:

• Reducir la corriente que circula por los LEDs.
• Disminuir la temperatura de funcionamiento del backlight.
• Aumentar la vida útil del sistema de iluminación.

Consideraciones Finales
Antes de realizar la modificación, se recomienda:

• Evaluar el nivel de brillo requerido por el equipo.
• Evitar una reducción excesiva que pueda generar una imagen demasiado oscura.
• Verificar la estabilidad del backlight luego del ajuste.

Nota Importante
Las modificaciones indicadas en este informe son orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La disminución de corriente implica una reducción del brillo del backlight, por lo que cada equipo debe ajustarse buscando un equilibrio adecuado entre luminosidad, consumo y confiabilidad.

[/hidvip]
