En este post se describe el procedimiento para reducir la corriente del backlight en la powerboard RSAG7.820.5855, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.
Bajar Corriente a LEDs / Backlight – Fuente RSAG7.820.5855
Introducción
En la fuente RSAG7.820.5855, el control de corriente del backlight está determinado por el circuito de control asociado al driver de LEDs N901 (LX27901ID), el cual regula la energía entregada a las cadenas de LEDs mediante un lazo de control en modo corriente.
El valor total de las resistencias conectadas al circuito de sensado define la corriente máxima que circulará por el backlight y, en consecuencia, el nivel de brillo y la disipación térmica del sistema.
Una corriente elevada incrementa el estrés térmico sobre los LEDs, reduciendo su vida útil y aumentando la probabilidad de fallas prematuras en el sistema de iluminación.
Funcionamiento del Control de Corriente
En esta fuente, varias resistencias se encuentran conectadas al circuito de sensado del driver LX27901ID.
Estas resistencias trabajan en conjunto definiendo la referencia de corriente del controlador y, por lo tanto, la corriente total que circula por las cadenas de LEDs.
Al modificar la cantidad o el valor efectivo de estas resistencias, se incrementa la impedancia total del circuito de sensado, provocando que el controlador limite la corriente suministrada al backlight.
Ajuste de Corriente del Backlight
La reducción de corriente se logra modificando el conjunto de resistencias de sensado asociadas al driver LX27901ID.
Este ajuste permite mejorar la estabilidad del backlight y prolongar la vida útil del sistema de iluminación, manteniendo un nivel de brillo aceptable.
PROCEDIMIENTO
[hidvip]
1. Identificación de Componentes

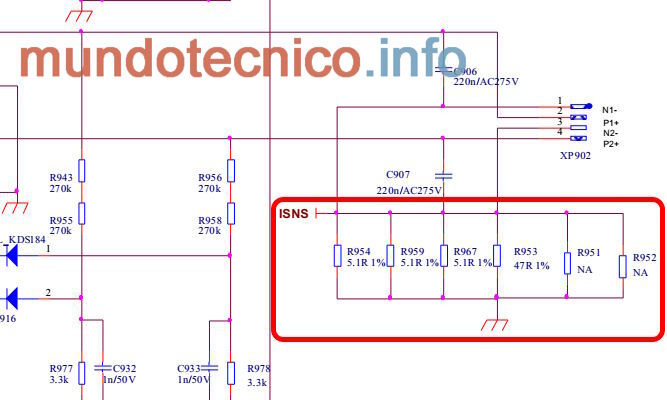

Según el circuito de la fuente RSAG7.820.5855, las resistencias involucradas en el control de corriente del backlight son:
- R951 – NC
- R952 – NC
- R953 – 47?
- R954 – 5.1?
- R959 – 5.1?
- R967 – 5.1?

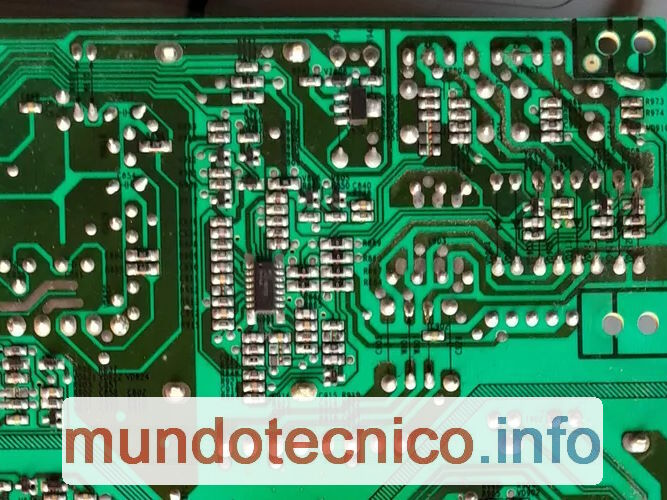

Estas resistencias se encuentran asociadas al circuito de sensado (Pin 10) del driver N901 (LX27901ID) y definen la corriente total del backlight.
2. Modificación
Para reducir la corriente del backlight, realizar la siguiente modificación de referencia:
- Retirar una resistencia de 5.1?.
- Retirar la resistencia de 47?.
Con esta modificación se incrementa la resistencia equivalente del circuito de sensado, logrando una reducción efectiva de la corriente que circula por las cadenas de LEDs.
Nota sobre versiones de placa
Según la versión de la powerboard RSAG7.820.5855, los valores y la cantidad de resistencias pueden variar.
Este informe debe tomarse como referencia general, quedando a criterio del técnico ajustar la combinación de resistencias necesaria para obtener el nivel de corriente y brillo deseado.
Resultado
Las modificaciones indicadas permiten:
- Reducir la corriente que circula por las cadenas de LEDs.
- Disminuir la temperatura de funcionamiento del backlight.
- Aumentar la vida útil del sistema de iluminación.
Consideraciones Finales
Antes de realizar la modificación, se recomienda:
- Evaluar el nivel de brillo requerido por el equipo.
- Verificar la uniformidad de la imagen luego del ajuste.
- Controlar la estabilidad del backlight durante funcionamiento prolongado.
Nota Importante
Las modificaciones indicadas en este informe son orientativas y deben ser evaluadas por el técnico reparador en cada caso particular.
La disminución de corriente implica una reducción del brillo del backlight, por lo que cada equipo debe ajustarse buscando un equilibrio adecuado entre luminosidad, consumo y confiabilidad.
