SAMSUNG UN40F5000AG

[Martín]

Este tema reúne la información técnica disponible del televisor SAMSUNG UN40F5000AG comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.

Información técnica del modelo

Empresa: SAMSUNG
Modelo: UN40F5000AG
Chasis: U88A
Control Remoto: AA59-00720A
Mainboard PCB: BN41-01954A ← Ver más información
PowerBoard SMPS: BN44-00609A ← Ver más información
PowerBoard SMPS: BN44-00609F ← Ver más información

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio: Power off -> Info -> Menu -> Mute -> Power on
Modo Fabrica: Power off -> Menu -> 1 8 2 -> Power on

Manual Service :
Descargar manual de servicio del equipo SAMSUNG UN40F5000AG

Panel Display:

BN95-00887A / BN95-00956A:
- LSF400HM02-A CELL, CY-HF400BGL (TCON BN95-00856A LSF400HM02 FHD 60Hz)
- Backlight LEDS: BN96-25304A / BN96-25305A / BN96-25336A

BN95-00909A:
- LK400D3HC1K CELL, CY-HF400BG (TCON BN96-23812B LK0DZ1C0491, HF400BGS-V1 FHD 60Hz)
- Backlight LEDS: BN96-25520A / BN96-25521A / BN96-25336A





Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del televisor SAMSUNG UN40F5000AG.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.


Subo datos de memoria de equipo SAMSUNG UN40F5000AG
- NAND K9F1G08U0D-SCB0
- SPI FLASH W25Q40

UN40F5000AG_K9F1G08U0D-SCB0.zip

UN40F5000AG_W25Q40.zip

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor SAMSUNG UN40F5000AG.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Instalación de Firmware para SAMSUNG UN40F5000AG

Elementos necesarios:
- Dispositivo de almacenamiento USB (pendrive).
- PC con Winrar (ó Winzip) instalado.

Firmware
- Descargar firmware de la siguiente lista de versiones:
--> T-NVTF6USAC_1026.0_AR.zip <-- Link de Descarga!
--> T-NVTF6IBRC_1026.0_AR.zip <-- Link de Descarga!

Nota: Para realizar descargas en el foro hay que ser usuario premium:
Link --> Acceder a una cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[Martín]

En este post se describe el procedimiento para reducir la corriente del backlight en el televisor SAMSUNG UN40F5000AG, mediante ajustes en el circuito de control de LEDs.
La disminución de corriente permite reducir el estrés térmico, mejorar la confiabilidad del sistema de iluminación y prolongar la vida útil de los LEDs.

Bajar Corriente a LEDs / Backlight

Procedimiento:

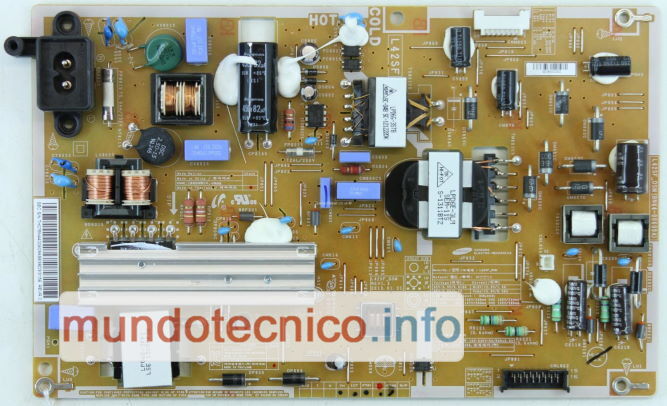

Reemplazar las resistencias R9121 y R9221 de 3.6 ohm por resistencias de 5.6 ohm de la placa PowerBoard BN44-00609A.



Nota: Las modificaciones presentes en este informe son tentativas y queda en cada caso a evaluación del técnico reparador.
Una disminución de corriente implica una reducción del brillo de Backlight, cada equipo debe ser evaluado para dejar un nivel aceptable de brillo y corriente.
