TELEFUNKEN TKLE2814D

[Martín]

Este tema reúne la información técnica disponible del televisor TELEFUNKEN TKLE2814D comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: TELEFUNKEN
Modelo: TKLE2814D
Chasis: MS306D-LA
Matriz: TCL
Control Remoto: 06-520W37
MainBoard: 40-MS1306-MAB2LG ← Ver más información

PowerBoard:

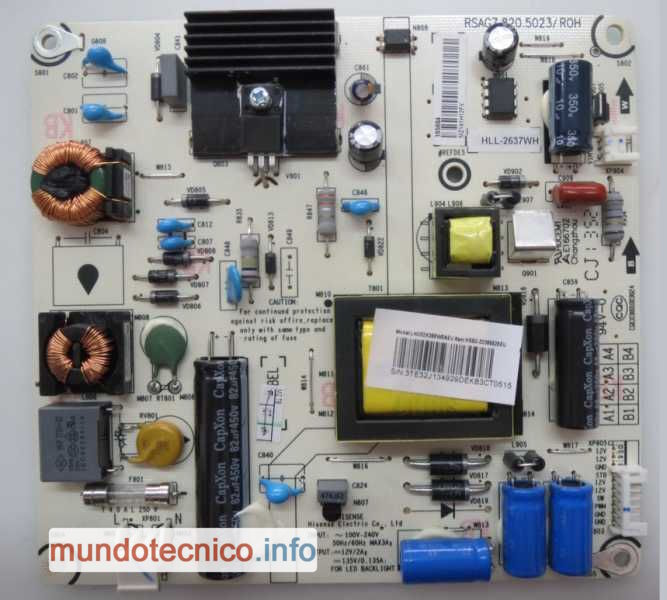

• RSAG7.820.5023 ← Ver más información
• SHG3203B-101H / DLBB253 ← Ver más información
• SHG3206A-101H / DLBB242 ← Ver más información

Manual de Usuario:
Descargar manual de usuario del equipo TELEFUNKEN TKLE2814D

Manual Service / Diagrama:
Descargar manual de servicio del equipo TELEFUNKEN TKLE2814D

Panel Display: TCL LVW280CSOTE 15

Modelo Equivalente:

• BGH BLE2814D
• TELEFUNKEN TKLE2814D

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

Informe Técnico TELEFUNKEN TKLE2814D: Se entrecorta el sonido. Sin audio.

Síntoma: Se entrecorta el sonido quedando en mute al rato de funcionar o sin audio directamente.

Solución: viewtopic.php?f=658&t=856#p1264 <-- Link más información!

[chupito]

Hola soy chupito puse en practica tema se entrecorta el sonido de telefunken 2814 d retirando el c602 con exito muchas grasias martin en otro tv de la marca philco pld 2412 lo pude resover cambiando el transistor de mute abraso

[arenat]

TKL2814D W25Q332 MS1306 LVW280CSOTE 15 VA mia.zip

[gaf]

Levantando el C602 se resolvió el problema. Muchas gracias a los amigos por sus aportes.
Guillermo (gaf)

[Martín]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor TELEFUNKEN TKLE2814D.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Subo firmware de equipo TELEFUNKEN TKLE2814D

TKLE2814D_Firmware.zip
