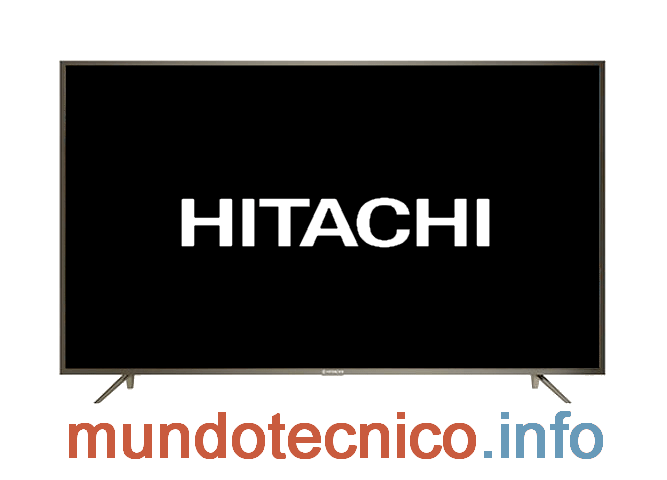

HITACHI CDH-LE654KSMART12

[Martín]

Este tema reúne la información técnica disponible del televisor HITACHI CDH-LE654KSMART12 comercializado en Argentina, incluyendo datos de chasis, mainboard, control remoto, firmware, modo servicio, mediciones eléctricas y procedimientos utilizados en tareas de diagnóstico y reparación.
El contenido se completa progresivamente con información verificada y aportes técnicos compartidos por la comunidad.



Información técnica del modelo

Empresa: HITACHI
Modelo: CDH-LE654KSMART12
Chasis: MS648E1-LA
Matriz: TCL
Control Remoto: RC3100L18
Wifi: W2CM2510 (07-MT7603-MA0G)
MainBoard: 40-6488K1-MAC2HG ← Ver más información
PowerBoard: 40-L301H4-PWB1CG ← Ver más información
Project ID: 155 (Panel 08-65D2930-LPM002D)

Manual de Usuario: Pendiente

Manual Service / Diagrama:
Descargar manual de servicio del equipo HITACHI CDH-LE654KSMART12

Panel Display:
TCL LVU650ND1L SD9W06 V5 (08-65D2930-LPM002D)
SAMSUNG LSC650FN05 CELL
3840×2160, UHD, V-by-One 8 lane, JAE FI-RXE51S-HF, 12V

Modelo Equivalente:

• TCL L65P4K
• RCA L65P2UHD
• HITACHI CDH-LE654KSMART12

Contenido técnico disponible / en desarrollo: (se habilita a medida que se publica información)

• Control Remoto
• Menú Service / Modo Servicio / Modo Fábrica
• Reset / Restaurar a Valores de Fábrica
• Actualización de Firmware / USB
• Firmware / Instalación Forzada USB
• Datos de Memoria / DUMP
• Configurar Mainboard
• Bajar Corriente a LEDs / Backlight

[Martín]

El Smart TV es compatible con HDMI 1.4 y HDMI 2.0
Las señales 4K pueden ser transmitidas en diferentes frecuencias: 23 Hz, 30 Hz, 50 Hz y 60 Hz.
Dependiendo de esto se debe configurar el Smart TV en HDMI 1.4 o HDMI 2.0.
Para saber que tipo de señal recibe, debe consultar a su proveedor de servicio de cable o el fabricante del dispositivo 4K que conecte al Smart TV.

Este modelo viene configurado en HDMI 1.4, si su dispositivo requiere HDMI 2.0 por favor siga los siguientes pasos:

1. Seleccionar la entrada HDMI a la cual esta conectada el dispositivo reproductor 4K.
2. Presionar el botón “Quick menu”. (Boton del control remoto ubicado a la derecha de USB, tiene 3 lineas).
3. Seleccionar la opción HDMI 2.0 que aparece como “apagado” y presionar el botón “OK” para que figure “encendido”.

[FacundoRomano]

Control remoto modelo RC3100L18 correspondiente al Televisor HITACHI CDH-LE654KSMART12.
Permite el acceso a funciones de usuario, menú service y procedimientos técnicos del equipo.

[FacundoRomano]

En este post se describen los procedimientos de acceso al menú de servicio y modo fábrica del equipo HITACHI CDH-LE654KSMART12.
Estas funciones permiten realizar ajustes técnicos, diagnósticos y configuraciones internas durante tareas de reparación.

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Ingresar Modo Service

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento para desactivar el modo servicio, deshabilitar la función Factory Hotkey y salir del denominado “Modo M” en el televisor HITACHI CDH-LE654KSMART12.
Este ajuste se utiliza durante tareas de reparación cuando el equipo queda bloqueado en modo fábrica luego de una intervención técnica.

Desactivar modo service

1- Encender el TV.
2- Verificar que se vea el cartel en la parte inferior izquierda de la pantalla.
Si esta activado, debe de mostrarse intermitente en el vértice inferior izquierdo.
Sino el modo service ya esta desactivado.
3- Presione la tecla “RETURN”.
4- En el instante, se abrirá el menú de Service.
5- Presionar la flecha “Derecha”.
6- Situar el cursor en la opción Factory Menu.
7- Presionar “OK”.
8- Situar el cursor en la opción Factory Hotkey.
9- Presionar la flecha “Derecha” y dejar la opción de “Factory Hotkey” en “DES”.
10- Presionar “EXIT” para salir.

[FacundoRomano]

En este post se describe el procedimiento de actualización de firmware mediante USB para el Televisor HITACHI CDH-LE654KSMART12.
Este método se utiliza para actualizar el software del equipo a través del menú del sistema, incorporando mejoras, correcciones y nuevas versiones provistas por el fabricante, y puede ser realizado tanto por usuarios como por técnicos.

Instructivo para instalar Firmware

Firmware:
- Descargar el firmware en el siguiente link:

S68AT01-V086.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se describe el procedimiento de instalación forzada de firmware mediante USB para el Televisor HITACHI CDH-LE654KSMART12.
Este método se utiliza para recuperar el funcionamiento del equipo cuando no es posible realizar la actualización desde el menú, ante fallas de arranque, bloqueos en el logo o cuelgues del sistema.

Instructivo para instalar Firmware

Firmware:
- Descargar el firmware en el siguiente link:

Update.zip <-- Link de Descarga!

Nota: Para poder descargar archivos en la web hay que ser usuario Premium:
Link para ser Usuario Premium: --> Acceder a una Cuenta Premium

Procedimiento:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

En este post se comparten datos de memoria, pinout y archivos DUMP utilizados durante tareas de reparación y recuperación del televisor HITACHI CDH-LE654KSMART12.
Esta información resulta útil para la reprogramación de memorias cuando el televisor presenta fallas de software, bloqueos o no permite una actualización convencional.

Subo datos de memoria EMMC.

EMMC_MS648E1.zip <-- Link de Descarga!

Conexión para lectura y escritura de memoria EMMC con programador RT809H

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.

[FacundoRomano]

Configuración de placas main.

¿Qué es el Project ID?
Es un parámetro (número de 3 dígitos) que se configura en la TV y que define la marca y el panel con el que funcionará el Firmware instalado.

¿De qué depende el Project ID?
Depende del modelo del TV y el panel que posee.

Las placas main puede ser configuradas entre sí. Esto quiere decir que una placa de 55" puede ser "seteada" con los parámetros de panel (PROJECT ID) de un modelo 65" y de esta manera servir como reemplazo. También puede solucionar el problema al adquirir una placa como repuesto y al colocarla la imagen se ve "invertida" o fuera de escala, esto demuestra una configuración incorrecta. Para esto hay que conocer el PROJECT ID de cada modelo. Si colocamos un "seteo" incorrectamente podemos quedar sin imagen!

Información en el foro:
En la descripción general de cada modelo, donde esta la información de placa main, fuente, control, etc., se detalla el PROJECT ID.

Instructivo:

Contenido Oculto

Este foro requiere que este registrado e identificado para ver el contenido oculto.
