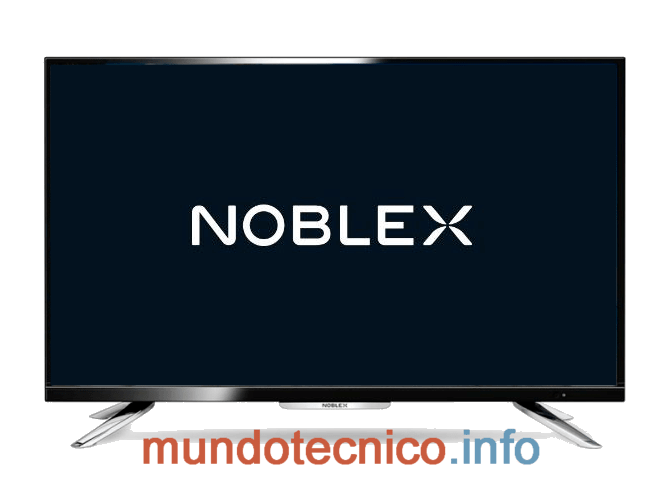

NOBLEX DE32X4000 / DE32X4000X

Mensaje por Martín »

Imagen

Información Técnica:

Empresa: NOBLEX
Modelo: DE32X4000 / DE32X4000X
Chasis: 3M20B
Matriz: SKYWORTH
Control Remoto: HS-2009J-00 / RM-C2088 / LCD-486
MainBoard + PowerBoard: 5823-A3M20B-0P00-C <-- Link más información!

Cambiar la configuración en el menú de servicio sin entender el funcionamiento puede causar daños permanentes en tu televisor. Accede a este menú sólo si estás calificado y capacitado para hacer trabajos de reparación de televisores.

Modo Servicio / Modo Fábrica / (Factory/Service OSD Menus):
  • Encienda el TV.
  • Seleccionar modo CATV.
  • Presionar SOURCE
  • Ingresar en secuencia 3->1->9->5.
  • Factory/Service OSD Menus
  • Para salir pulsar "power off"
Manual de Usuario:
Manual_Usuario_DE32X4000X <-- Link de Descarga!

Manual Service:
Manual_Service_DE32X4000X <-- Link de Descarga!
Diagrama no Incluye Fuente

Panel Display:
SKYWORTH SDL320HY (CD0-702)(02) (CSOT ST3151A05-8 Ver.2.4 CELL)
1366×768(RGB) LVDS (1 ch, 8-bit) 12.0V 0.22A LVDS-30P1C8B-015C

Modelo Equivalente:
NOBLEX DF32X4000X
PHILCO PLD3236HT / PLD3236HTX

Imagen

Imagen

Avatar de Usuario
Martín
Tecnico Calificado
Mensajes: 8174
Registrado: 02 Feb 2015, 14:07
Ubicación: Argentina

[Actualización de Firmware] NOBLEX DE32X4000 / DE32X4000X

Mensaje por Martín »

Imagen

INSTRUCTIVO DE INSTALACIÓN DE FIRMWARE

1. Descargar el FIRMWARE
Obtendrá un archivo comprimido con extensión .zip.

3M20B_HD_20170524.zip <-- Link de Descarga!

Nota: Para realizar descargas en el foro hay que ser usuario premium:
Link --> Acceder a una cuenta Premium

2. Descomprimir el archivo.
Descomprima el archivo descargado en el paso 1.
Obtendrá un archivo con nombre “MstarUpgrade.bin”.

3. Copiar archivo en un pendrive.
Copie el archivo descomprimido “MstarUpgrade.bin” en un pendrive.

4. Insertar pendrive.
Inserte el pendrive en alguno de los puertos USB del TV.

5. Instalación.
Utilice el control remoto para acceder a Configuración -> Actualización de software (USB)

Imagen

Luego, confirme la actualización y espere unos minutos hasta que finalice la misma.

Imagen

Espere algunos minutos hasta que finalice la instalación. El TV se reiniciará.
Avatar de Usuario
Martín
Tecnico Calificado
Mensajes: 8174
Registrado: 02 Feb 2015, 14:07
Ubicación: Argentina

[Datos de Memoria / DUMP] NOBLEX DE32X4000 / DE32X4000X

Mensaje por Martín »

Imagen

Subo datos de memoria NAND de equipo NOBLEX DE32X4000 / DE32X4000X
DE32X4000X_NAND.zip
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Acceda a una cuenta Premium en el siguiente Link --> Acceder a una cuenta Premium
Avatar de Usuario
Martín
Tecnico Calificado
Mensajes: 8174
Registrado: 02 Feb 2015, 14:07
Ubicación: Argentina

Re: NOBLEX DE32X4000 / DE32X4000X

Mensaje por Martín »

Posiblemente re-instalando el firmware soluciones el problema.
angusruiz93
Principiante
Mensajes: 3
Registrado: 04 Feb 2020, 22:08
Ubicación: Tres Arroyos

Re: NOBLEX DE32X4000 / DE32X4000X

Mensaje por angusruiz93 »

hola el firmware que subieron es para el de32x4000 o solo para el de32x4000x

la placa dice del noblex que tengo es 584-A3M23B-1P10
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Acceda a una cuenta Premium en el siguiente Link --> Acceder a una cuenta Premium

Avatar de Usuario
Martín
Tecnico Calificado
Mensajes: 8174
Registrado: 02 Feb 2015, 14:07
Ubicación: Argentina

Re: NOBLEX DE32X4000 / DE32X4000X

Mensaje por Martín »

angusruiz93 escribió:
18 Sep 2021, 19:11
hola el firmware que subieron es para el de32x4000 o solo para el de32x4000x
la placa dice del noblex que tengo es 584-A3M23B-1P10IMG-20210415-WA0042.jpeg
El firmware es el mismo para las dos versiones.. ya edite el titulo.
Saludos.
angusruiz93
Principiante
Mensajes: 3
Registrado: 04 Feb 2020, 22:08
Ubicación: Tres Arroyos

Re: NOBLEX DE32X4000 / DE32X4000X

Mensaje por angusruiz93 »

Hola martin , vos sabes que descargue este firmware que subiste pero me dio error, cuestion que instale el del 4001 y ese si anduvo
Avatar de Usuario
Martín
Tecnico Calificado
Mensajes: 8174
Registrado: 02 Feb 2015, 14:07
Ubicación: Argentina

Re: NOBLEX DE32X4000 / DE32X4000X

Mensaje por Martín »

angusruiz93 escribió:
29 Sep 2021, 23:45
Hola martin , vos sabes que descargue este firmware que subiste pero me dio error, cuestion que instale el del 4001 y ese si anduvo
Entonces el modelo DE32X4000X usa la main 5844-A3M23B-1P10....?????
y solo el modelo DE32X4000 usa la main 5823-A3M20B-0P00-C
Tai288
Principiante
Mensajes: 2
Registrado: 06 Oct 2021, 22:58

Re: NOBLEX DE32X4000 / DE32X4000X

Mensaje por Tai288 »

hola a todos les comento que soy nuevo en el tema, que con la pandemia de quede sin trabajo y empece a capacitarme a través de Internet, al año aprox comencé a tomar trabajos de tv de conocidos y amigos y pude solucionar sus fallas.
La semana anterior entro a reparación un tv NOBLEX DE32X4000 que solo enciende stanby, no responde a nada mas, no enciende.
Al momento de abrir me encontré con unos valores de voltaje muy alto en los D1D0 80v y en D0D9 38v, pensando que la falla podría provenir del LNK6778k, lo reemplace por uno nuevo, dado que este en las mediciones de daba 2,6v en casi todas sus patas, con el nuevo lnk instalado reemplace diodos a su alrededor ya que el Z0D1 y Z0D5 estaban mal, y por ultimo reemplace el MBDR10200, que según entiendo tendría que entregar 35v y estaba entregando 80...
luego de todo esto y con los componentes nuevos me sigue dando la misma falla y voltajes, note con el sensor de temperatura que el disipador del procesador levanta mucha temperatura, llego hasta 86 grados en un momento, y solo con dejarlo enchufado.
revise todas las resistencias SMD y diodos y no encuentro la falla, si me podrían ayudar para donde seguir se los agradecería.
